Topfscharnier Intermat 9936 W20 95° Aufliegender Anschlag

Art.Nr.: 0077644

Topfscharnier Intermat 9936 W20  95°

  • Automatikscharnier mit Aufklipstechnik
  • Für aufliegenden Anschlag

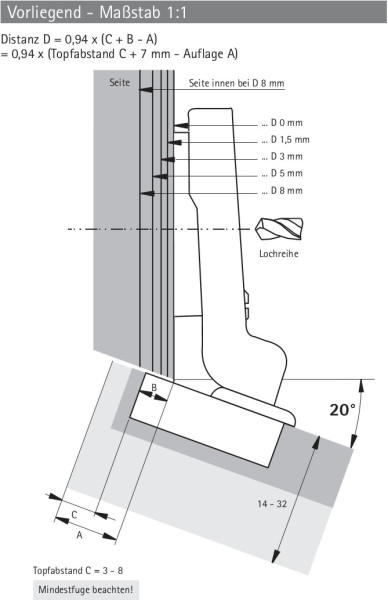

  • Für Eck- und Winkelschränke mit 20° Korpuswinkel
  • Öffnungswinkel 95°
  • Kröpfung 7mm
  • Für Türdicken ab 16mm

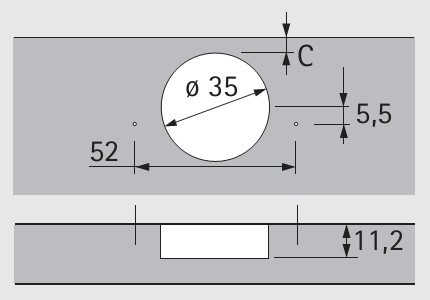

  • Topfdurchmesser 35mm
  • Mit Schließautomatik
  • Integrierte Tiefenverstellung + 2mm  -2,5mm
  • Höhenverstellung über Montageplatte ± 2mm
  • Scharniertopf: Stahl vernickelt
  • Scharnierarm: Zinkdruckguss vernickelt
  • Scharniertopf zum anschrauben
  • Basis B = 7mm
  • Qualitätseinstufungen nach EN 15570, Level 2

(Abbildung ähnlich)

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)
Klickmontage


Produkteigenschaften
Produktfamilie : Hettich Intermat
Schließeigenschaften : ohne Dämpfung Ohne integrierte Dämpfung, mit Schließautomatik.
Anschlagsart : halb vorliegend
Befestigungsart Wie wird der Beschlag befestigt.: Zum Anschrauben Der Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel : Korpuswinkel 110°
Öffnungswinkel : Öffnungswinkel 95°
Topfdurchmesser : 35mm
Türdicke : Türdicke von 15 bis 32mm
Preis:
8,62 €
inkl. 19 % MwSt. zzgl. Versandkosten
