Art.Nr.: 0072134

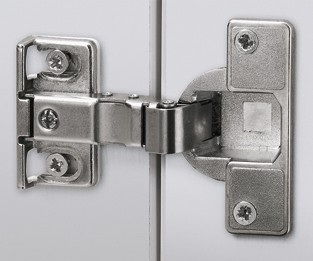

Spezialscharnier ET 582 - T22 für Kühlschrankumbauten

• Spezialscharnier mit geringem Scharniereinsprung für Kühlschrankumbauten
• Für Türdicken ab 16 mm
• Topfdurchmesser 35 mm
• Topftiefe 12,8 mm
• Öffnungswinkel 95°
• Mit Schließautomatik

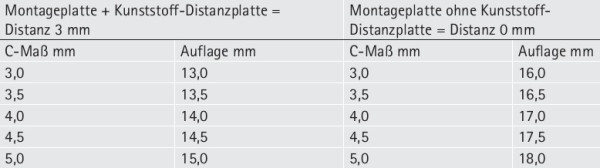

• Inkl. Montageplatte und Distanzplatte (Distanz = 3 mm) für Auflagen von 13 - 18 mm.
• Bei Verwendung der Kunststoff-Distanzplatte erhält man eine Distanz 3 mm.
• Integrierte Auflagenverstellung ± 1 mm
• Tiefenverstellung ± 3 mm
• Material Scharnierarm Stahl vernickelt
• Material Scharniertopf Zinkdruckguss vernickelt
• Material Distanzplatte Kunststoff weiß

Montagehinweis:
Befestigungsschrauben sind nicht beinhaltet!

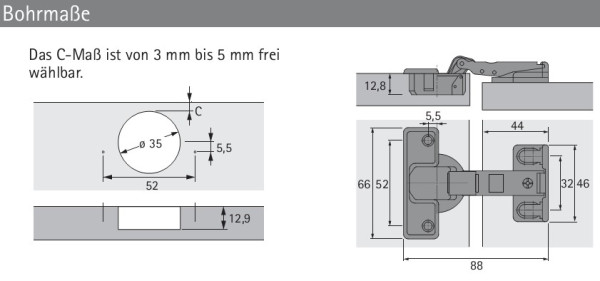

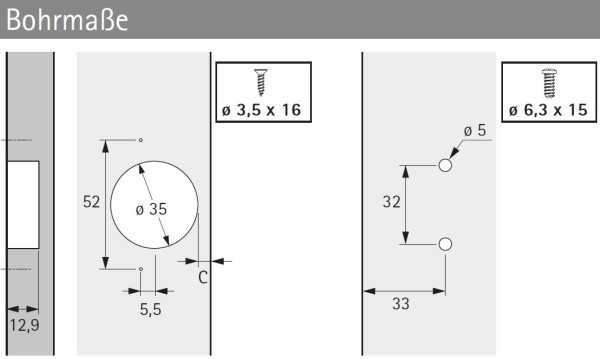

Befestigung der Montageplatte: 33 mm von Korpus-Vorderkante Auflage 14,5 mm bei Distanz 3 mm und C-Maß 4,5 mm.
Scharniertopf-Befestigung mit Senkkopfbefestigungsschrauben ø 3,5 x 16 mm Scharnierarm-Befestigung mit Direktbefestigungsschrauben ø 6,3 x 11 mm, ø 6,3 x 13 mm oder ø 6,3 x 15 mm.

Preis:

9,76 €

inkl. 19 % MwSt. zzgl. Versandkosten
