Kugelauszug KA 1730 Teilauszug Nennlänge 500 (Garnitur)
Art.Nr.: 0030768
Kugelauszug KA 1730 500
- Teilauszug
- Nennlänge 500

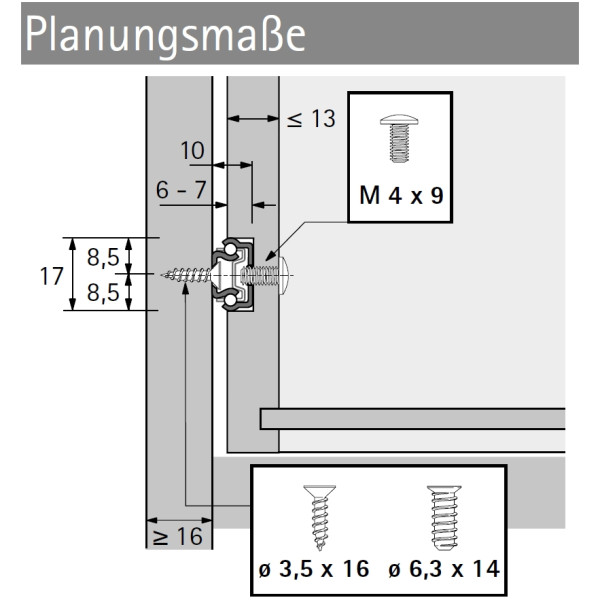

- Nutbreite: 17mm; Nuttiefe: 6-7mm
- Für Schubkastenlänge 500mm
ACHTUNG !
Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
Die Schienen haben folgende Längen:
Korpusschiene 310mm / Schubkastenschiene 500mm

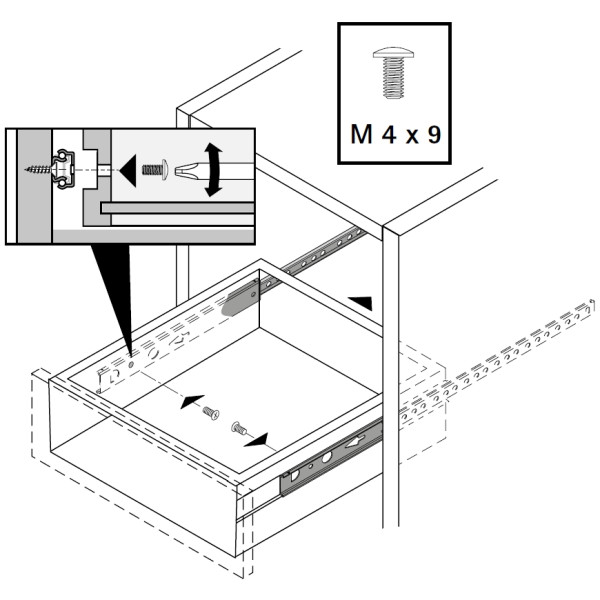

Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.
Beachten Sie unsere Hinweise zur Montage.
- Belastbarkeit max. 10kg
- Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
- Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
- Pfeil zur Kennzeichnung der Einbaurichtung
- Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
- Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
- Maß C = 468mm

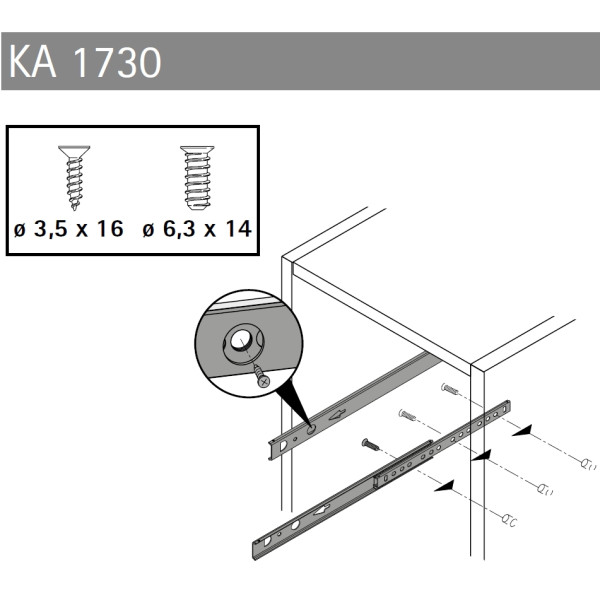

- Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
- Belastbarkeit nach EN 15338, Level 1
- Stahl verzinkt
- Auszugsverlust EL = 98mm
Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm
Produkteigenschaften
Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 500
Auszugsmerkmale:
Teilauszug
Belastbarkeit bis:
10kg
Preis:
9,90 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.
je 9,90 €
ab 5 Stk.
je 8,88 €
ab 10 Stk.
je 8,29 €
ab 20 Stk.
je 7,94 €
