Art.Nr.: 0030769
Kugelauszug KA 1730 550
ACHTUNG !
Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
Die Schienen haben folgende Längen:
Korpusschiene 342mm / Schubkastenschiene 550mm

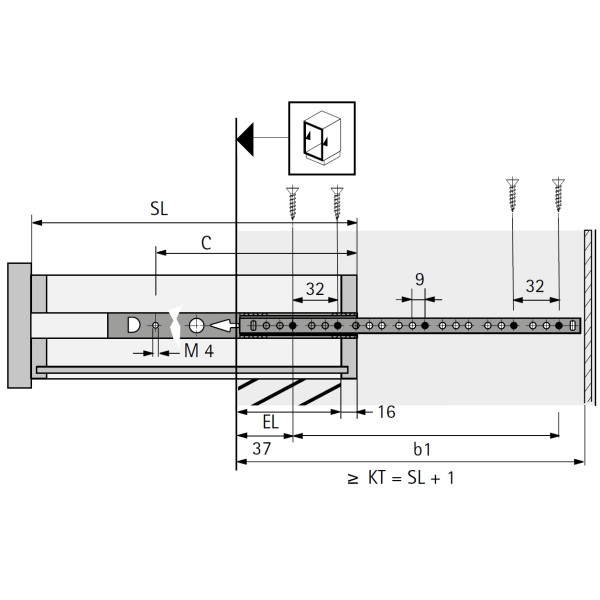

Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.
Beachten Sie unsere Hinweise zur Montage.
- Teilauszug
- Nennlänge 550

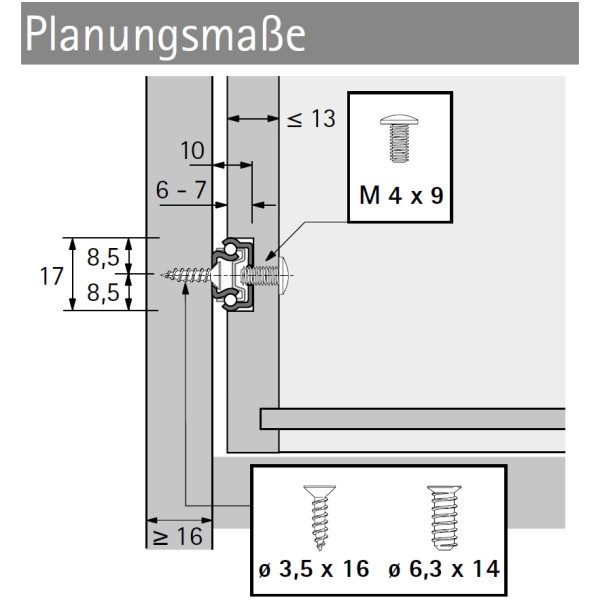

- Nutbreite: 17mm; Nuttiefe: 6-7mm
- Für Schubkastenlänge 550mm
- Mit zusätzlicher Frontabstützung
- Belastbarkeit max. 10kg
- Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
- Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
- Pfeil zur Kennzeichnung der Einbaurichtung

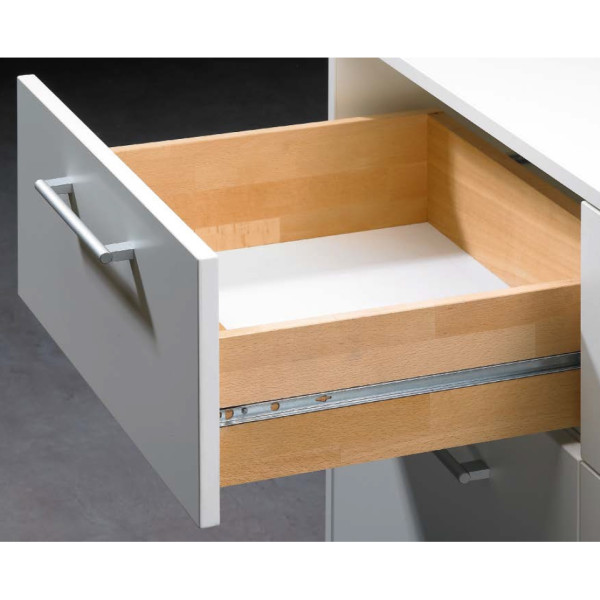

- Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden

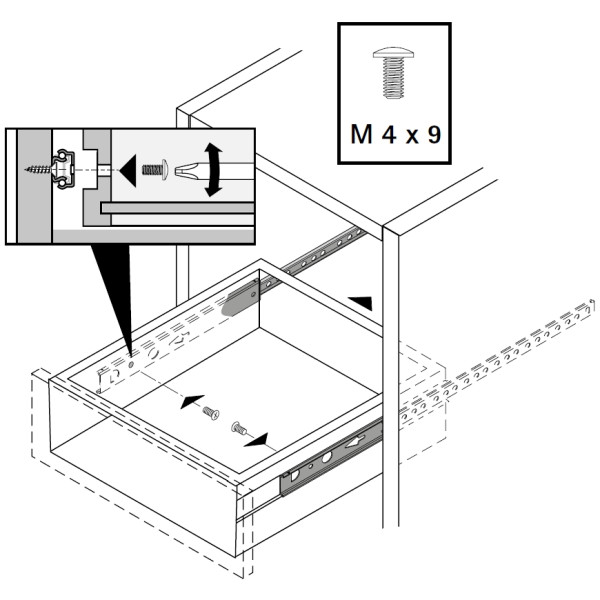

- Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt.

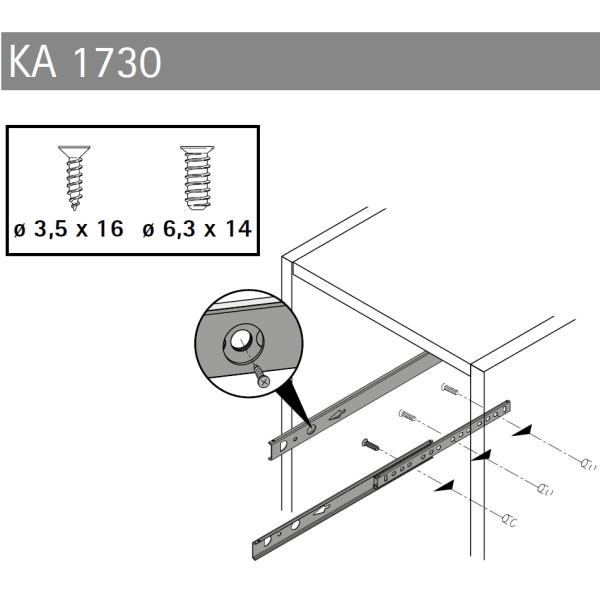

- Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
- Belastbarkeit nach EN 15338, Level 1
- Maß C = 518mm
- Stahl verzinkt
- Auszugsverlust EL = 110mm
-> Montageanleitung.pdf
Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm
Produkteigenschaften
Produktfamilie:
Kugelauszug
Auszugsmerkmale:
Teilauszug
Preis:
12,55 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.
je 12,55 €
ab 5 Stk.
je 10,17 €
ab 10 Stk.
je 9,49 €
ab 20 Stk.
je 7,86 €
