Art.Nr.: 0072966

Topfscharnier Intermat 9924  95° Topf 26mm (Einliegend)

• Automatikscharnier mit Aufklipstechnik
• Kröpfung 16mm
• Einsetzbar für kleinere Türen und schmale Rahmentüren
• Für Türdicken ab 15 mm
• Topfdurchmesser 26 mm
• Mit Schließautomatik
• Integrierte Auflagenverstellung + 1,0 mm/- 2,5 mm
• Integrierte Exzenter-Tiefenverstellung + 3,5 mm/- 0,5 mm
• Höhenverstellung über Montageplatte ± 2 mm
• Scharniertopf: Stahl vernickelt
• Scharnierarm: Zinkdruckguss vernickelt

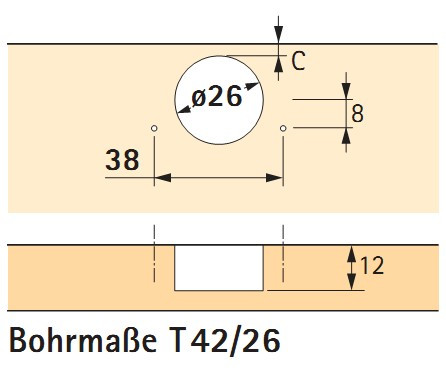

• Scharniertopf T42 zum anschrauben
• Scharniertopfbefestigung mit Senkkopfschrauben Durchm. 3,5 mm; Länge je nach Türdicke.
• Basis B: -4mm

(Abbildungen ähnlich)

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)
Abdeckungen sind nicht beinhaltet und müssen separat bestellt werden.

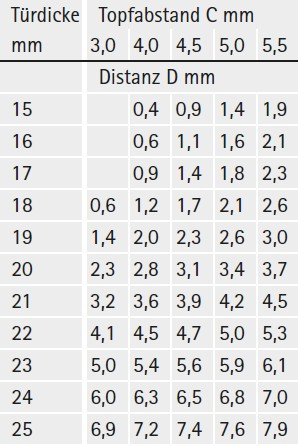

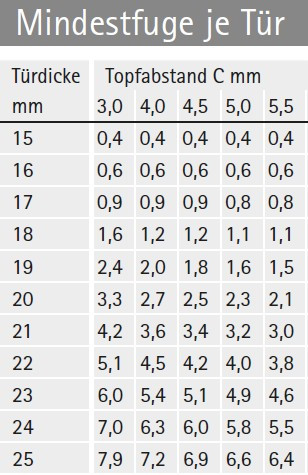

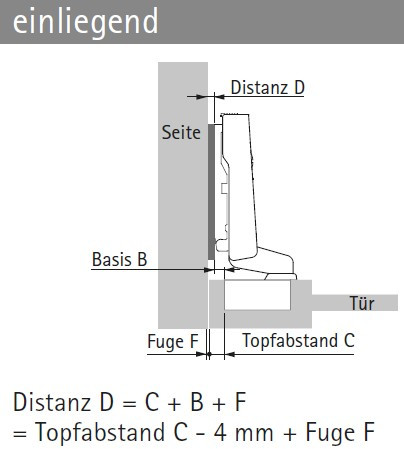

Informationen zu Einsatzmöglichkeite, Maße und Distanzberechnung
