Schnellmontage-Topfscharnier Intermat 9936 W90 , Stollenschränke


Art.Nr.: 0077708

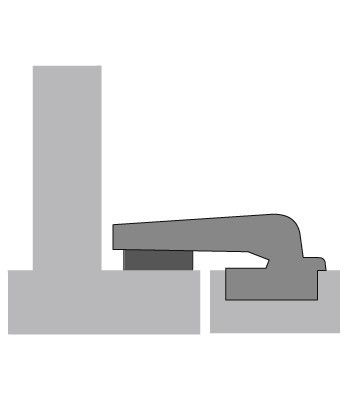

Schnellmontage-Topfscharnier Intermat 9936 W90 für Schränke mit vorgesetzten Stollen

  • Öffnungswinkel 95°
  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken ab 14 mm bis 28mm
  • Topfdurchmesser 35 mm
  • Topftiefe 11,1mm
  • Mit Schließautomatik
  • Integrierte Verstellung für den Türversprung + 2 mm / - 2,5 mm
  • Integrierte Fugenverstellung 4 mm
  • Höhenverstellung über Montageplatte ± 2 mm
  • Scharniertopf: Stahl vernickelt
  • Scharnierarm: Zinkdruckguss vernickelt

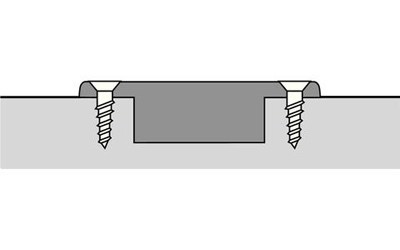

  • Topf T42  zum Anschrauben
  • Qualitätseinstufungen nach EN 15570, Level 2

HINWEIS

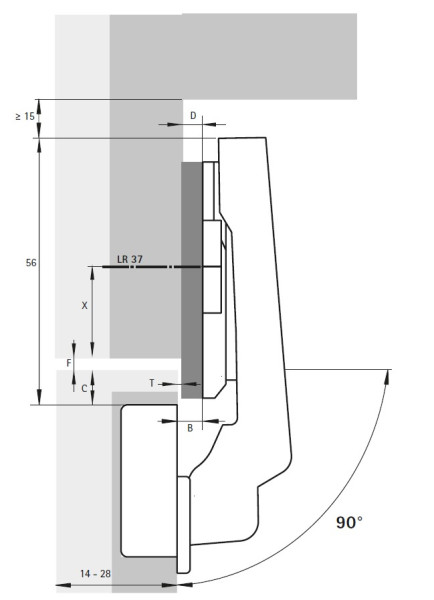

Ermittlung der erforderlichen Montageplatten-Distanz D und des zu beachtenden Lochreihenabstands X:
In Abhängigkeit von gewünschtem Türversprung, dem Topfabstand C (3 - 7 mm) und der Fuge F sind die Maße aus der Zeichnung bzw. Tabelle zu entnehmen. ( Siehe Bilder )
Die angegebenen Werte für den Lochreihenabstand X beziehen sich auf die Verwendung einer Kreuzmontageplatte.
Für Türversprung 0 mm muss Distanz D = 5 mm gewählt werden

Lochreihenabstand X = 28 mm - Topfabstand C - Fuge F  (X muss größer 20mm sein)

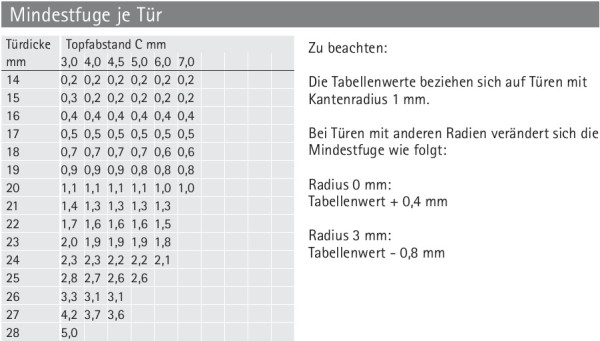

-> Informationen zur Distanz, Auflagen und Mindestfugenberechnung

(Abbildungen ähnlich)

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

 Klickmontage

-> Zubehör für Topfscharniere



Preis:

9,17 €

inkl. 19 % MwSt. zzgl. Versandkosten

Staffelpreise
ab 1 Stk.   je 9,17 €
ab 5 Stk.   je 7,58 €
ab 10 Stk.   je 7,05 €
