Art.Nr.: 0066075

Quadro 40 BM  330 - 490mm

• Teilauszug für Bodenmontage
• Für Schubkästen von 330mm bis 490mm Länge
• Mindestkorpustiefe 343mm - 503mm
• Auszugsverlust 99mm
• Belastbarkeit 40 kg

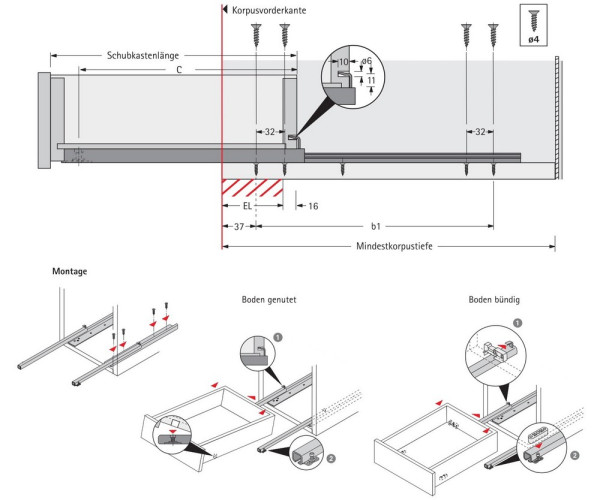

• Aufsteckmontage – den Schubkasten einfach auf die Führungsschiene und Zapfen stecken
• Perfekte Höhen- und Seitenstabilität – die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung: präzise und spurtreu.
• Wartungsfrei durch automatische Selbstreinigung der Laufbahnen
• Integrierte Höhenverstellung + 3 mm
• Mit Ausrollsicherung – pro Garnitur ist eine Ausrollsicherung beigepackt
• Maß "C" 309,5mm

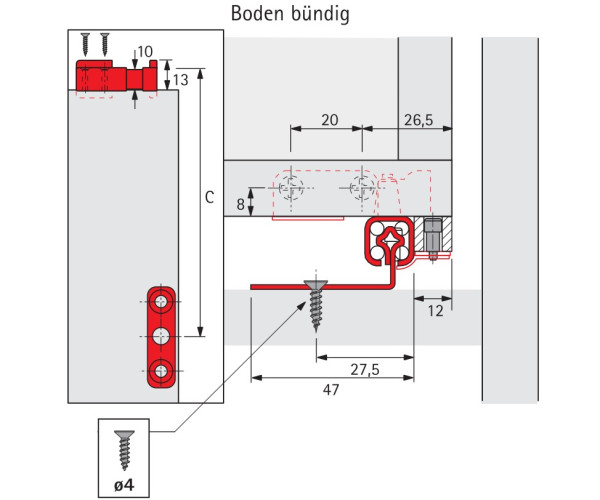

Bei bündigen Schubkastenboden sind je Schubkasten zwei Aufstecker vorn und zwei Aufstecker hinten nötig.

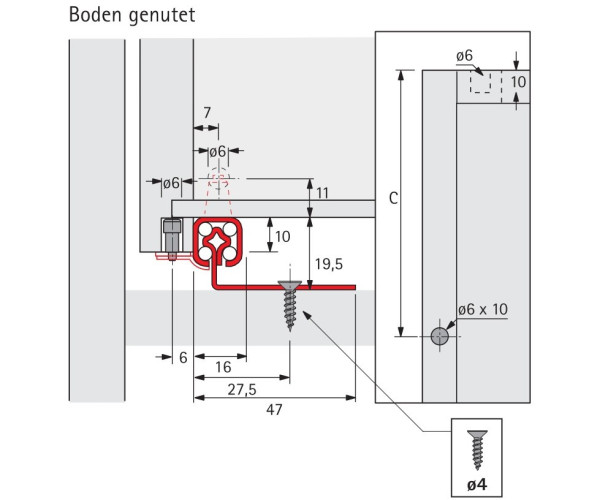

Befestigung der Auszugsschienen mit Senkkopfschrauben Durchmesser 4,0mm

(Abbildung ähnlich)
