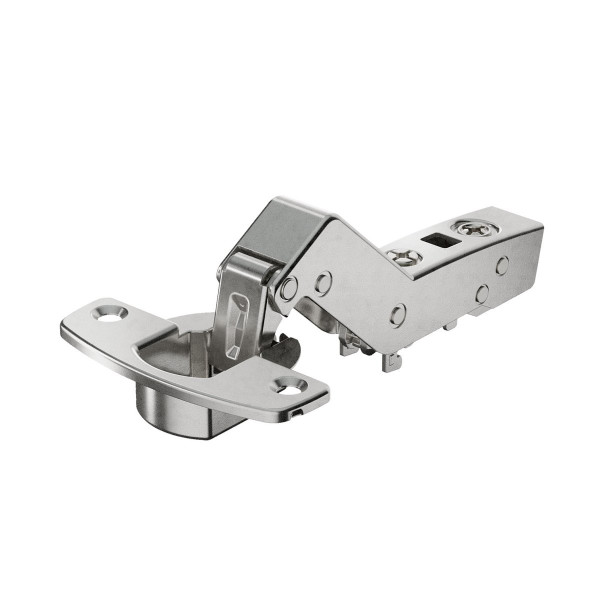

Topfscharnier sensys 8639i W30 für Eck- und Winkelschränke

Art.Nr.: 9088017

Topfscharnier sensys 8639i W30 für Eck- und Winkelschränke

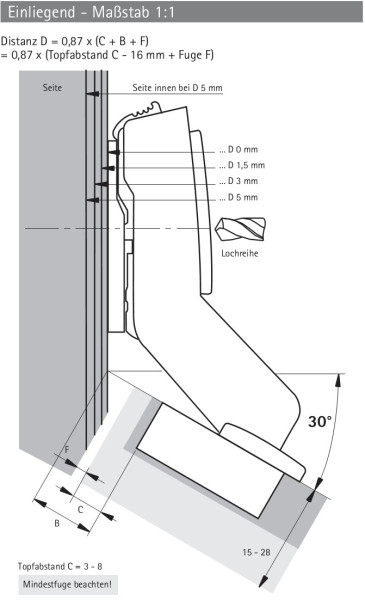

  • Für einliegenden Anschlag
  • Automatikscharnier mit Aufklipstechnik
  • Für Eck- und Winkelschränke mit 30° Korpuswinkel

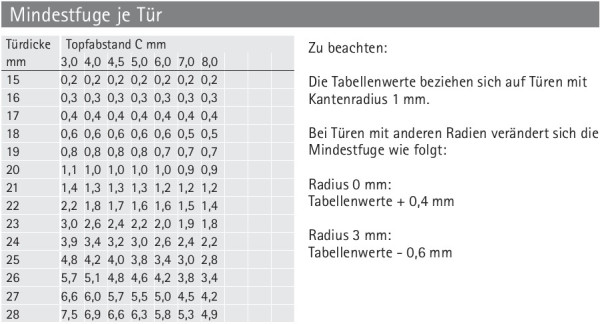

  • Für Türdicken von 15 - 28 mm
  • Topfdurchmesser 35 mm
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf: Zinkdruckguss vernickelt
  • Scharnierarm: Stahl vernickelt

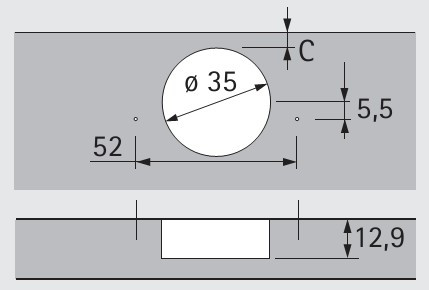

  • Scharniertopf TH 52 x 5,5mm zum Anschrauben
  • Geringe Topftiefe: 12,8mm
  • Basis B = -16mm
  • Qualitätseinstufungen nach EN 15570, Level3

( Abbildung ähnlich )

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten System 8099 als Zubehör nötig !
(siehe Empfehlung)
Klickmontage


Produkteigenschaften
Produktfamilie : Hettich sensys
Schließeigenschaften : mit Dämpfung Mit integrierter Dämpfung.
Anschlagsart : einliegend
Befestigungsart Wie wird der Beschlag befestigt.: Zum Anschrauben Der Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel : Korpuswinkel 120°
Öffnungswinkel : Öffnungswinkel 95°
Topfdurchmesser : 35mm
Türdicke : Türdicke von 15 bis 28mm
Preis:
9,16 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.
je 9,16 €
ab 5 Stk.
je 7,84 €
