Art.Nr.: 0073281

Kugelauszug KA 5632  500mm

• Präzisions-Vollauszug mit Auszuganschlag und Ausrollsicherung
• Seitliche Montage
• Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
• Leichter Lauf und hohe Seitenstabilität durch exakte Führung
• Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden

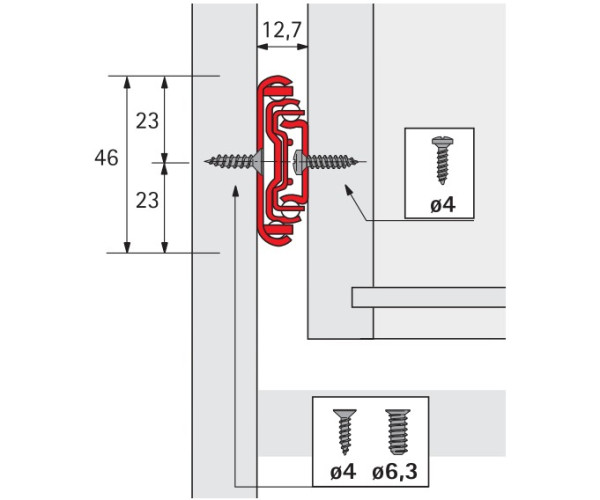

• Einbaubreite 12,7mm
• Nennlänge 500mm
• Mindestkorpustiefe 504mm
• Belastbarkeit 45kg
• Stahl verzinkt, blau passiviert

Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm.
( Schrauben sind nicht beinhaltet )

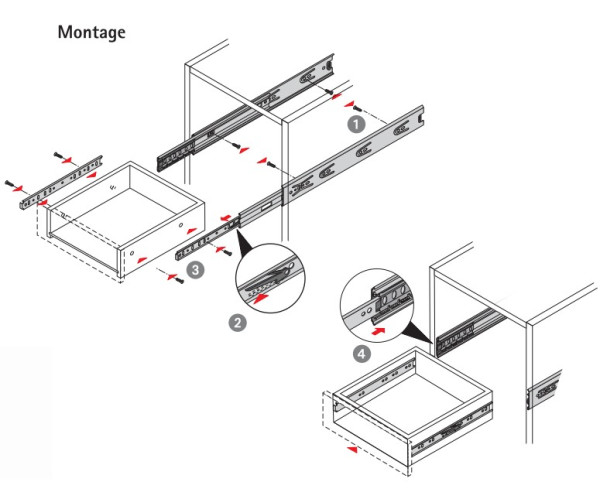

-> Montageanleitung.pdf

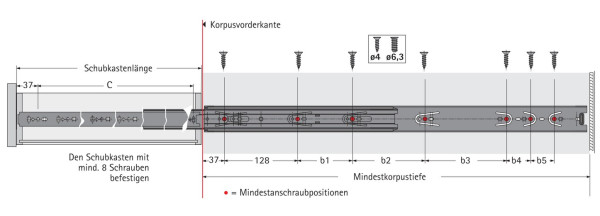

Maß "C"=442mm; "b1"=96mm; "b2"=128mm; "b3"=64mm

Produkteigenschaften

Preis:

17,54 €

inkl. 19 % MwSt. zzgl. Versandkosten
