Art.Nr.: 9080476

Kugelauszug KA 5630 SC 500mm

• Präzisions-Vollauszug
• Stop Control – der integrierte Selbsteinzug schließt den Schubkasten sicher und selbsttätig und verhindert ein ungewolltes Öffnen.
• Seitliche Montage
• Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
• Leichter Lauf und hohe Seitenstabilität durch exakte Führung.
• Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden.
• Einbaubreite 12,7mm
• Nennlänge 500mm
• Mindestkorpustiefe 504mm
• Belastbarkeit 40kg
• Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug.
• Stahl verzinkt, blau passiviert

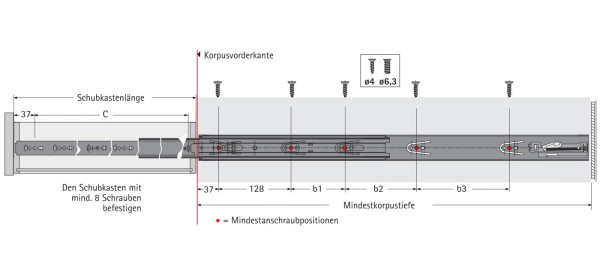

• Maß "C"= 352mm; "b1"= 96mm; "b2"= 128mm

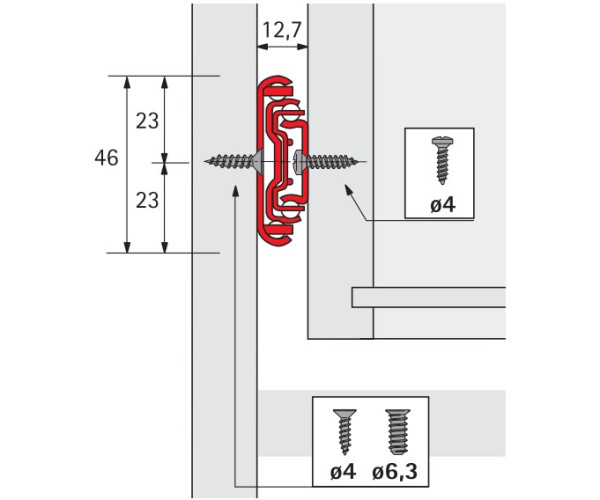

Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm.
( Schrauben sind nicht beinhaltet )

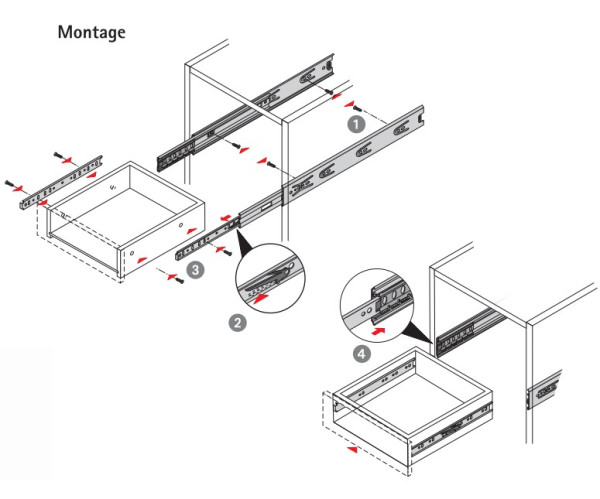

-> Montageanleitung.pdf
