Art.Nr.: 9080478

Kugelauszug KA 5630 SC 550mm

• Präzisions-Vollauszug
• Stop Control – der integrierte Selbsteinzug schließt den Schubkasten sicher und selbsttätig und verhindert ein ungewolltes Öffnen.
• Seitliche Montage
• Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
• Leichter Lauf und hohe Seitenstabilität durch exakte Führung
• Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
• Einbaubreite 12,7mm
• Nennlänge 550mm
• Mindestkorpustiefe 554mm
• Belastbarkeit 40kg
• Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug
• Stahl verzinkt, blau passiviert

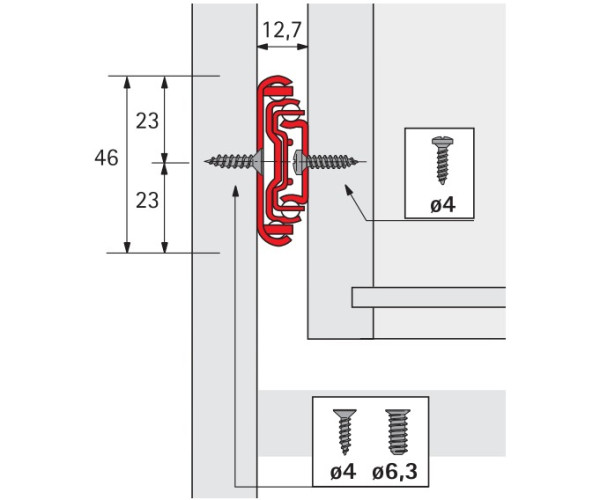

- Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm. ( Schrauben sind nicht beinhaltet )

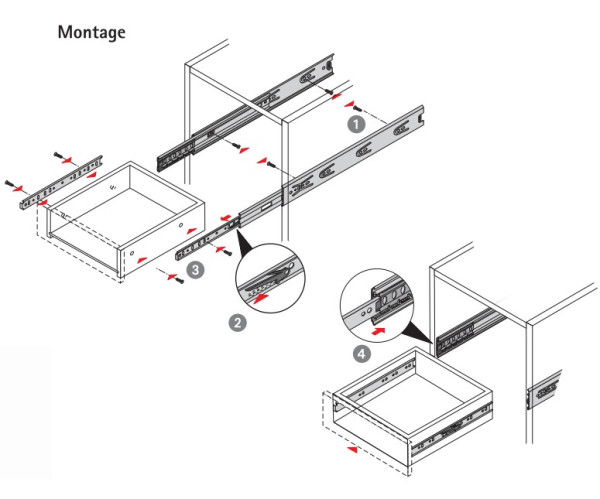

-> Montageanleitung.pdf

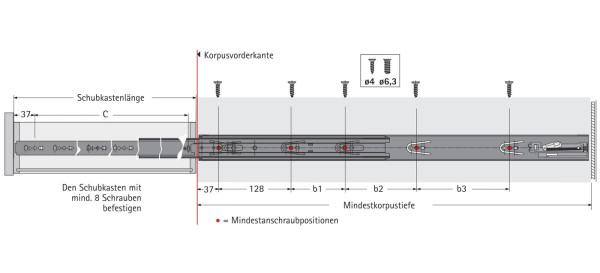

- Maß "C"=416mm; "b1"=96mm; "b2"=128mm

Produkteigenschaften

Preis:

24,73 €

inkl. 19 % MwSt. zzgl. Versandkosten
