Art.Nr.: 0041362

Kugelauszug KA 4932 Überauszug 500mm

• Präzisions-Überauszug mit Auszugsanschlag und Ausrollsicherung.
• Seitliche Montage
• Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
• Leichter Lauf und hohe Seitenstabilität
• Einbaubreite 12,7 mm
• Stahl verzinkt, blau passiviert.
• Nennlänge 500mm
• Mindestkorpustiefe 504mm
• Belastbarkeit 60kg
• Überauszug 38mm
• Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug.
• Belastbarkeit nach EN 15338, Level 1

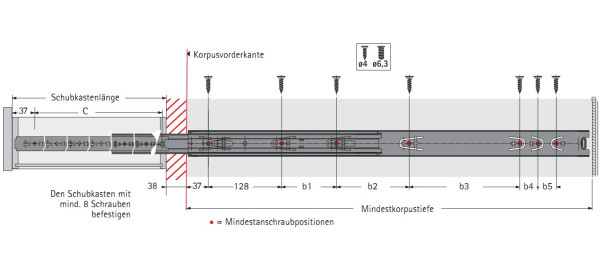

Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm.
( Schrauben sind nicht beinhaltet )

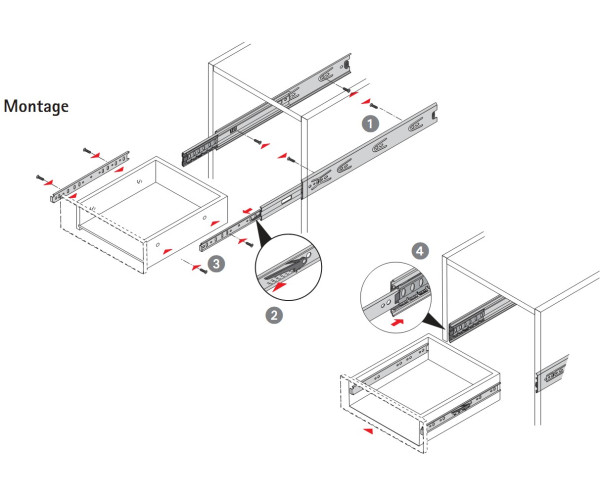

-> Montageanleitung PDF

( Abbildung ähnlich )
