Art.Nr.: 0079054

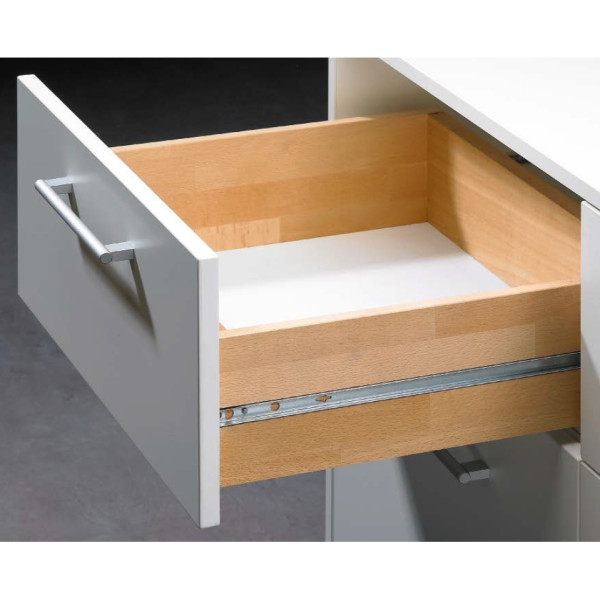

Kugelauszug KA 1730  200

• Teilauszug
• Nennlänge 200

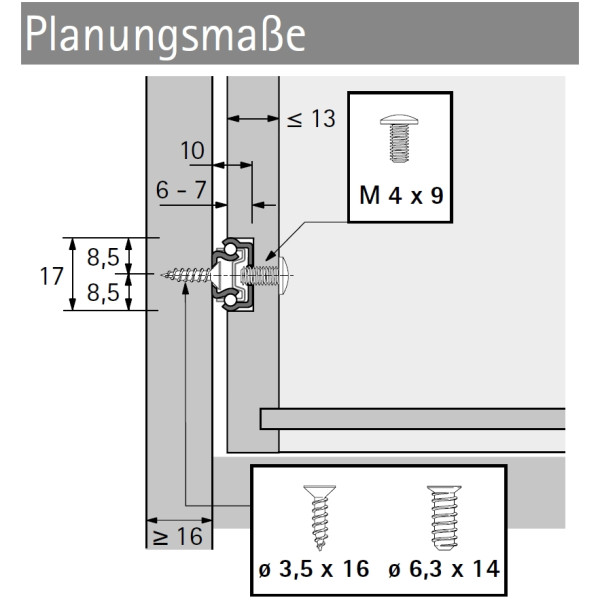

• Nutbreite: 17mm;   Nuttiefe: 6-7mm
• Für Schubkastenlänge 155 - 210mm

  ACHTUNG !
  Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
  Die Schienen haben folgende Längen:
  Korpusschiene 150mm / Schubkastenschiene 133mm

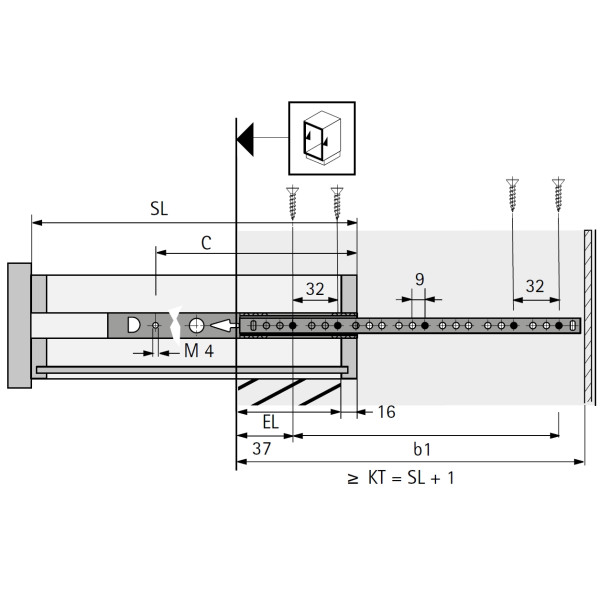

  Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm (von Vorderkante Korpus) angeschraubt.
  Beachten Sie unsere Hinweise zur Montage.
• Belastbarkeit max. 10kg
• Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
• Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
• Pfeil zur Kennzeichnung der Einbaurichtung
• Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden

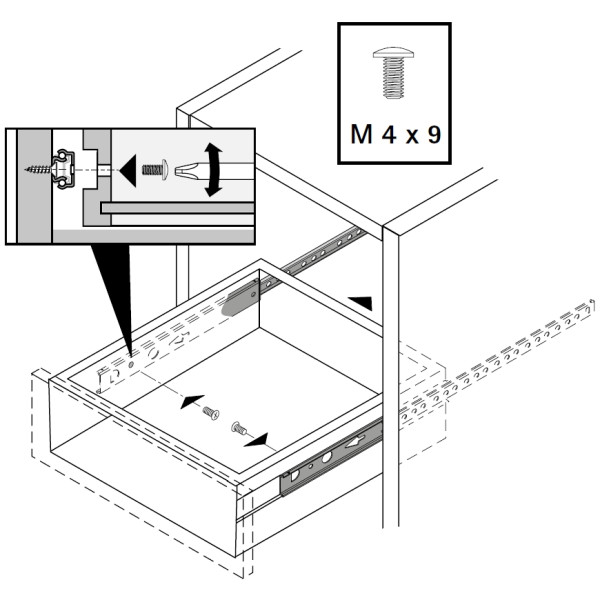

• Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
• Maß C = 101mm

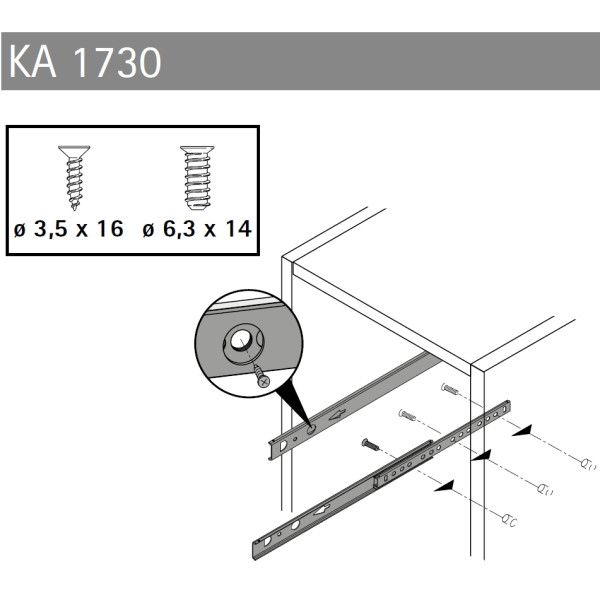

• Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
• Stahl verzinkt
• Belastbarkeit nach EN 15338, Level 1
• Auszugsverlust EL = 32mm

-> Montageanleitung.pdf
-> Weitere Informationen zur Planung und Montage

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm
