Art.Nr.: 0071836
Kugelauszug KA 1730 380
- Teilauszug
- Nennlänge 380

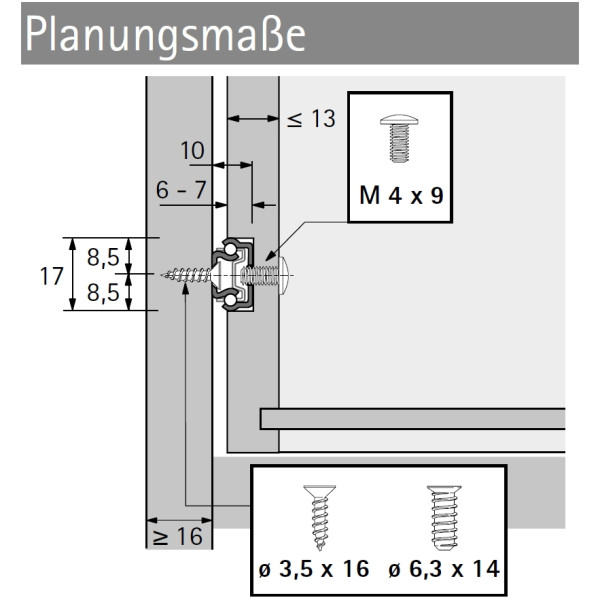

- Nutbreite: 17mm; Nuttiefe: 6-7mm
- Für Schubkastenlänge 250 - 390mm
ACHTUNG !
Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
Die Schienen haben folgende Längen:
Korpusschiene 246mm / Schubkastenschiene 241mm

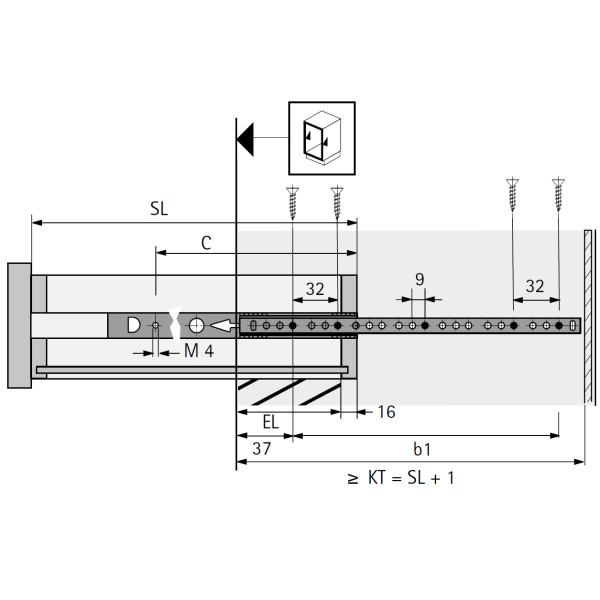

Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.
Beachten Sie unsere Hinweise zur Montage!
- Belastbarkeit max. 10kg
- Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
- Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
- Pfeil zur Kennzeichnung der Einbaurichtung

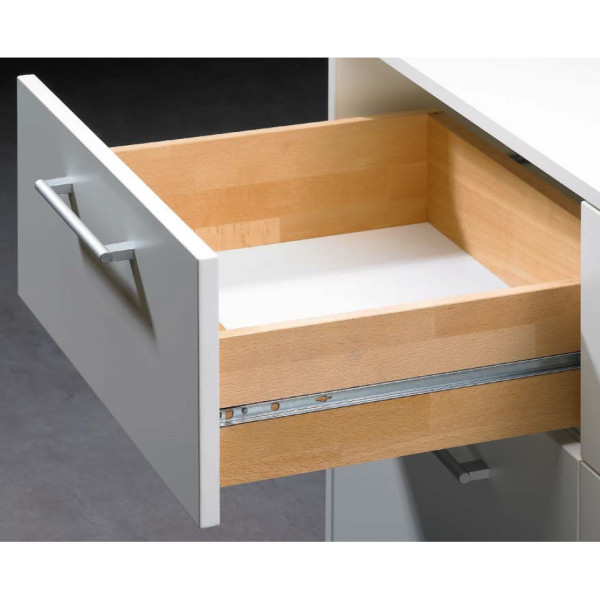

- Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden

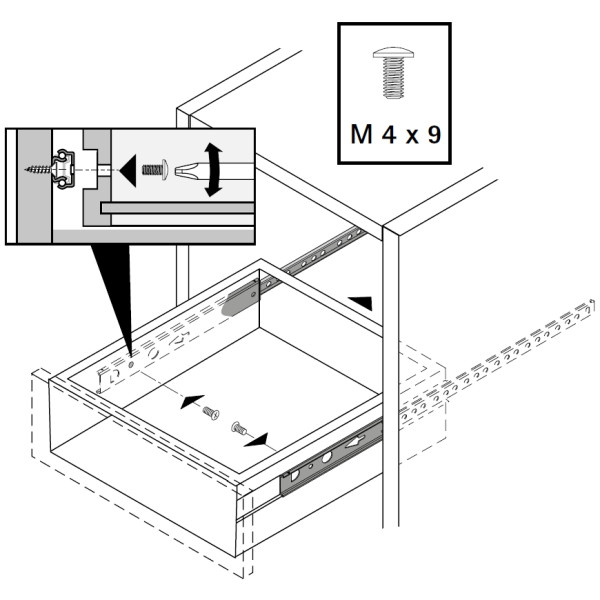

- Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
- Stahl verzinkt
- Belastbarkeit nach EN 15338, Level 1
- Auszugsverlust EL = 68mm
- Maß C = 209mm

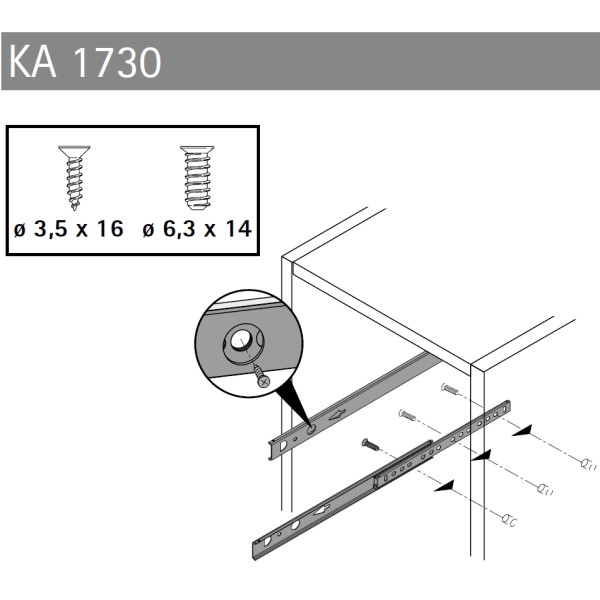

Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
-> Montageanleitung.pdf
Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm
Produkteigenschaften
Produktfamilie:
Kugelauszug
Auszugsmerkmale:
Teilauszug
Preis:
7,84 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.
je 7,84 €
ab 5 Stk.
je 6,96 €
ab 10 Stk.
je 6,61 €
ab 20 Stk.
je 6,12 €
