Art.Nr.: 9135845

Quadro 25  320mm

• Für Holzschubkästen
• Nennlänge 320mm

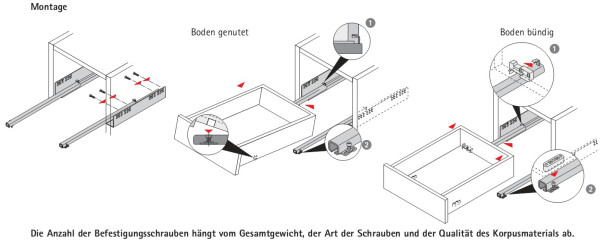

• Aufsteckmontage – den Schubkasten einfach auf die Führungsschiene und Zapfen stecken.
• Teilauszug - Auszugsverlust 62mm

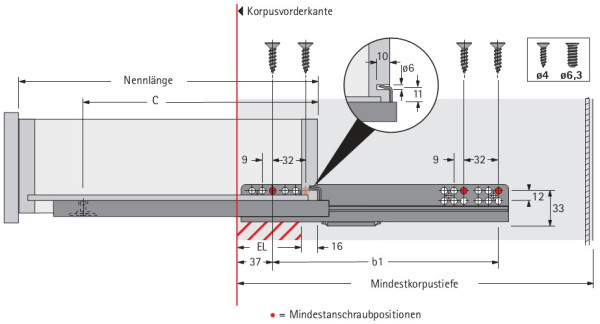

• Mindestkorpustiefe = Nennlänge + 13mm
• Belastbarkeit 25 kg

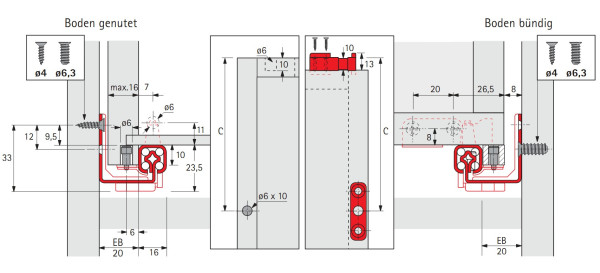

• Für genuteten und bündigen Boden nutzbar.
• Integrierte Höhenverstellung + 3 mm
• Maximale Schubkastenseitendicke 16mm
• Unterer Überstand der Schubkastenseite über den Schubkastenboden 10mm
• Stop Control – der integrierte Selbsteinzug schließt den Schubkasten sicher und selbsttätig und verhindert ein ungewolltes Öffnen.
• Perfekte Höhen und Seitensabilität - die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung -> präzise und spurtreu.
• Wartungsfrei durch automatische Selbstreinigung der Laufbahn.
• Flexibilität durch Wechselsystem - Wechsel von Quadro Teil- und Vollauszug ohne Änderungen der Korpus-, Schubkasten- und Blendenmaßen!
• Maß "C" 221,5mm

Befestigungsschrauben und ggf. nötige Aufsteckhalter sind nicht beinhaltet.

-> Montageanleitung PDF

( Abbildung ähnlich )

Preis:

7,73 €

inkl. 19 % MwSt. zzgl. Versandkosten
