Art.Nr.: 9150686

Komplettset für ArciTech Schubkasten mit Rehling Höhe 186mm / Nennlänge 270mm / variable Korpusbreite

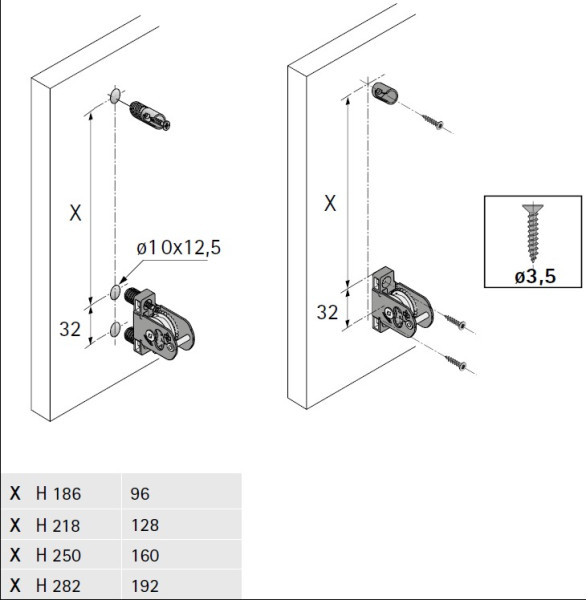

Ein Set besteht aus: - 2 Stück Zargen, Höhe 94mm ( 1x links / 1x rechts ) - 2 Stück Frontbefestigungen für Zarge zum Einschlagen - 2 Stück Abdeckkappen Kunststoff anthrazit mit Hettich Logo - 2 Stück Rückwandverbinder Nennhöhe 186mm ( 1x links / 1x rechts ) - 2 Stück Längsrehling ( 1x links / 1x rechts ) - 2 Stück Frontbefestigungen für Längsrehling zum Einschlagen -> Montageanleitung ArciTech.pdf (6,9MB)

• Für variable Korpusbreite
• Oberflächenfarbe silber
• Schneller Ein- und Ausbau des Schubkastens

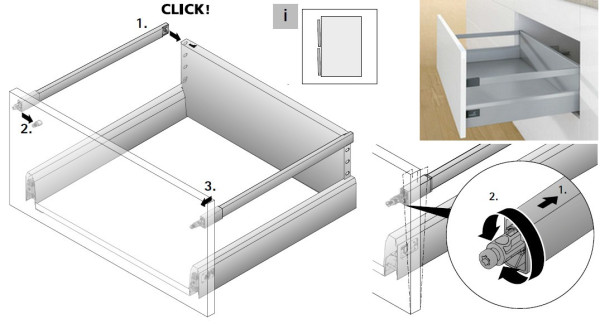

• Werkzeuglose Montage/Demontage und bequeme Verstellmöglichkeiten der Schubkastenblende
• Perfekte Laufeigenschaften mit Actro Vollauszug; wahlweise mit Silent System für sanftes und leises Schließen oder Push to open abgestimmt auf die Korpus-Seitendicken 16, 18 und 19 mm

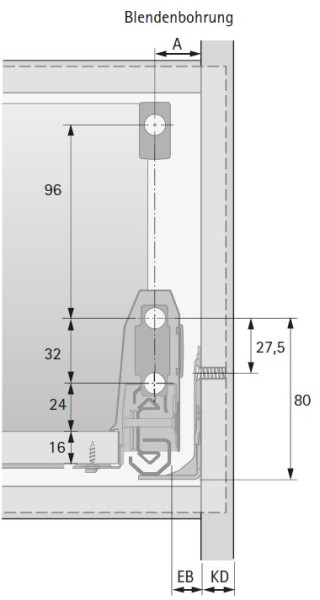

• Sie müssen nur noch Ihre Schubkastenfront mit den Frontbefestigungen anbringen und justieren

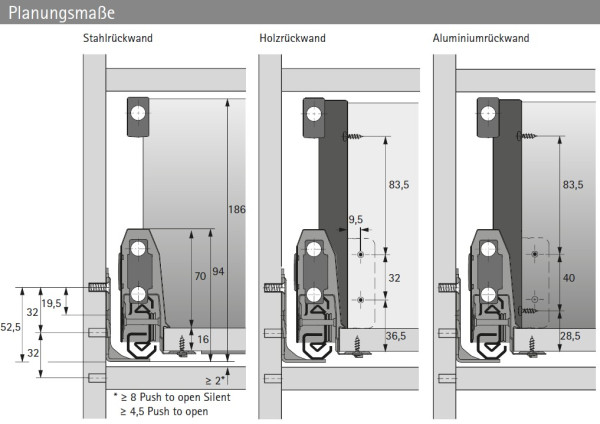

• Min. Einbauhöhe 190mm
• Min. Korpustiefe 273mm

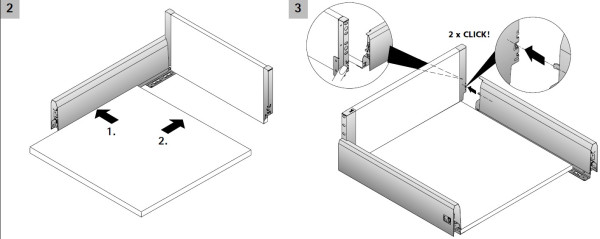

• Aufschiebemontage – den Schubkasten einfach auf die Führungsschiene setzen und einschieben
• Flexibilität durch Wechselsystem – Wechsel von Actro Auszügen verschiedener Gewichtsklassen ohne Änderung der Korpus-, Schubkasten- und Blendenmaße

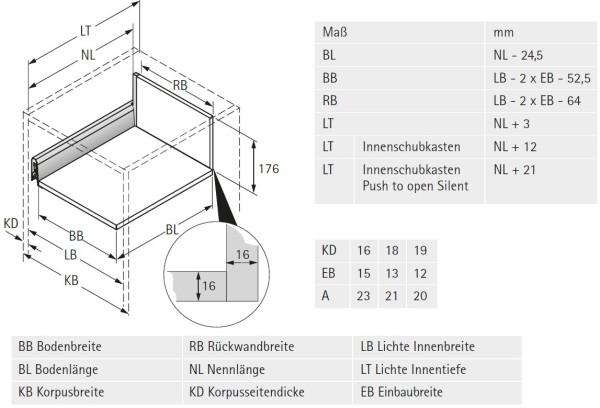

Ein 16mm dicker Schubkastenboden und die Schubkastenrückwand ( nicht beinhaltet ) können auf die benötigte Schubkastenbreite zugeschnitten und montiert werden. Somit können Sie die Schubkastenbreite nach Ihren individuellen Wünschen anpassen.

---

Nötiges Zubehör: Actro Auszugsführung mit Nennlänge 270mm

Acto Auszugsführungen für ArciTech Schubkästen mit Silent System (optional mit Push to open erweiterbar)	Belastbarbkeit
	bis 40kg	bis 60kg	bis 80kg
für Korpsseitendicke 16mm	9240857
für Korpsseitendicke 18mm	9240887
für Korpsseitendicke 19mm	9240924

---

Optionales Zubehör:

Push to open in Verbindung mit Silent System. Einsetzbar bei allen Acto Führungen mit Silent System.

• Schubkastengewicht bis zu 10kg  9241038
• Schubkastengewicht von 8kg bis 20kg  9241049
• Schubkastengewicht von 10kg bis 40kg  9241050
• Schubkastengewicht von 20kg bis 80kg  9241051

Aluminiumrückwand zum Ablängen
Aluminiumrückwand 114cm lang passend zur Systemhöhe 186mm. Artikel Nr. 9192189

Verbindungsschraube
Panhead Schraube 3,5 x 12mm zum Verbinden der Holz- oder Aluminiumrückwand mit den Rückwandverbindern und der Stahlzargen mit dem Schubkastenboden. Artikel Nr. 0045167

Frontstabilisator
Zur Stabilisierung von breiten und / oder hohen Fronten. Empfohlener Einsatz bei Korpusbreite größer 600 mm und / oder Fronthöhe größer 450 mm. Artikel Nr. 9123080

Einschlagwerkzeug
Einschlagwerkzeug für ArciTech Frontbefestigungen, Zargenhöhe 94 und 126 mm. Artikel Nr. 9127211

Fontbefestigung Zarge zum Anschrauben
Optional zur beinhalteten Frontbefestigung für die Zarge. Hierbei müssen keine Bohrlöcher angebracht werden. Die Frontbefestigung wird mit jeweils zwei Schrauben auf die Frontblende aufgeschraubt. Artikel Nr. 9123011

Fontbefestigung Rehling zum Anschrauben
Optional zur beinhalteten Frontbefestigung für die Rehling. Hierbei müssen keine Bohrlöcher angebracht werden. Die Frontbefestigung wird mit jeweils einer Schrauben auf die Frontblende aufgeschraubt. Artikel Nr. 9127011

Preis:

40,07 €

inkl. 19 % MwSt. zzgl. Versandkosten
