Art.Nr.: 5118503

Kugel-Vollauszug ACCURIDE 2731 CL  300mm

• Vollauszug.
• Für Schubkasten-Bodenvarianten genutet, gefälzt oder aufgesetzt einsetzbar.
• Belastbarkeit bis zu 30kg.
• Stahl verzinkt.
• Seitliche Montage.

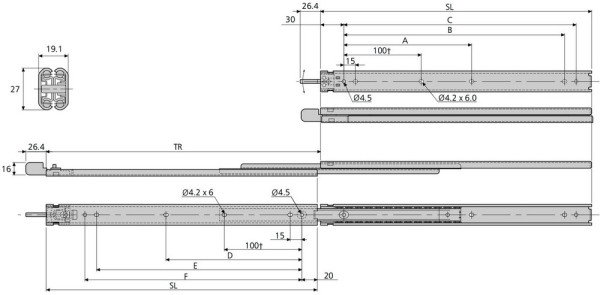

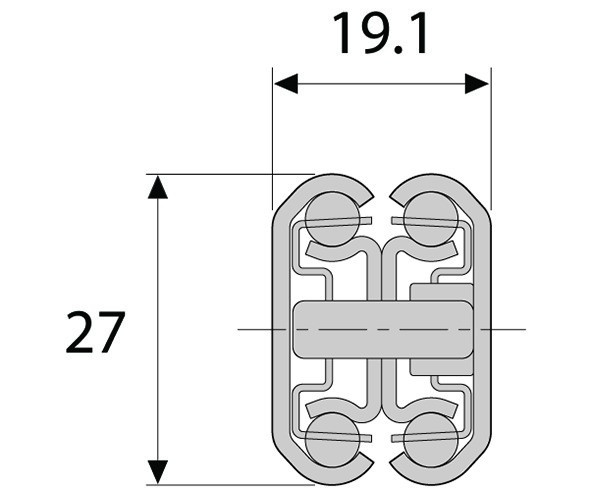

• Schienenhöhe 27mm.
• Schienenbreite 19,1mm / Einbaubreite 19,3 bis 19,6mm.
• Schienengesamtlänge 300mm (ohne Verriegelungshebel).
• Auszugsweg: 305mm.
• Kann in eingefahrener Position verriegelt werden, Betätigung über Hebel.
• Eine Garnitur besteht aus zwei Kugelauszügen.

Berechnung der Einbaubreite: Für eine optimale Leistung muss +0,2mm bis +0,5mm der Schienen-Nenndicke zugeben werden, z.B. bei einer Schiene mit einer Nenndicke von 19,1mm sollte eine Einbaubreite von 19,3mm bis 19,6mm gegeben sein.

Für die Befestigung am Korpus und am Holzschubkasten empfehlen wir Panhead-Schrauben ø 4,0. Der Schraubenkopf darf eine maximale Höhe von 2,5mm und einen max. Durchmesser von 8,3mm nicht überschreiten um die Funktion der Schiene nicht zu beeinträchtigen. ( Schrauben sind nicht beinhaltet )
