Art.Nr.: 9087529

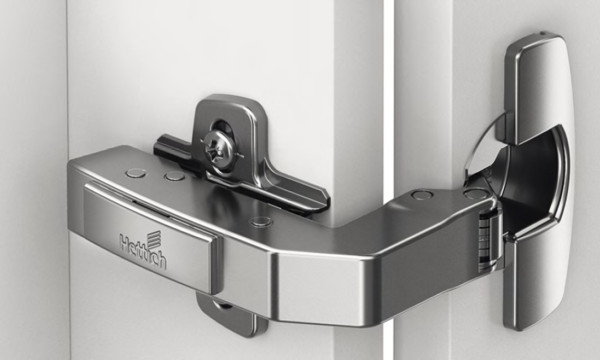

Winkel Topfband HETTICH 8639i W90, vorliegende Stollenanwendung

• Anschlagart vorliegend (B 26 mm)
• Öffnungswinkel 95°
• Automatikscharnier mit Aufklipstechnik

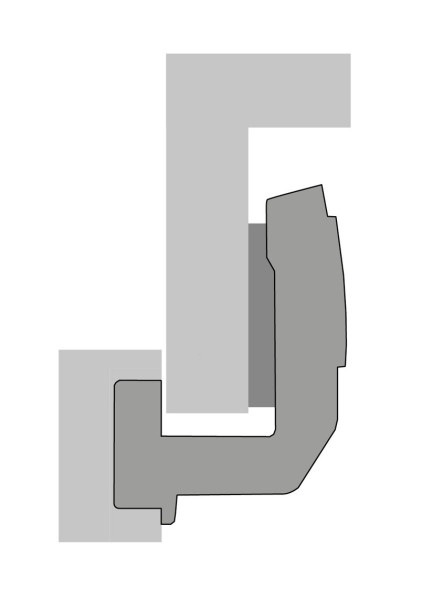

• Für Schränke mit vorgesetzten Stollen
• Für Türdicken von 15 - 28 mm
• Topfdurchmesser 35 mm
• Mit Schließautomatik
• Integrierte unsichtbare Dämpfung
• Integrierte Fugenverstellung +2 mm / -3 mm
• Integrierte Verstellung für den Türversprung +1,5 mm / -0,5 mm
• Höhenverstellung über Montageplatte
• Scharniertopf: Zinkdruckguss vernickelt
• Scharnierarm: Stahl vernickelt

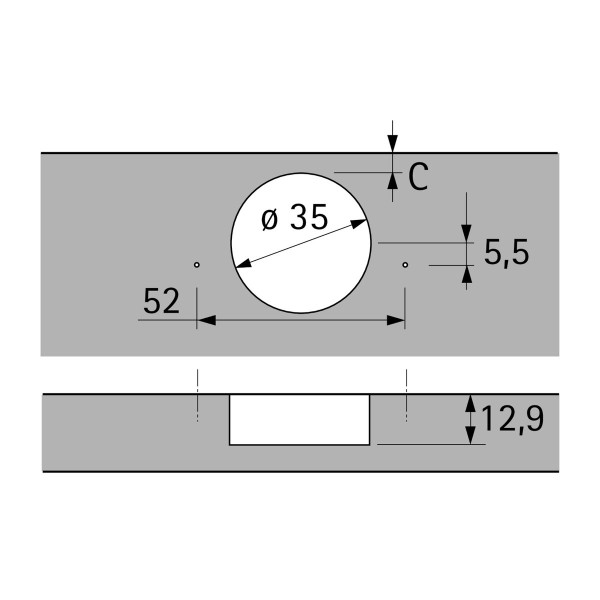

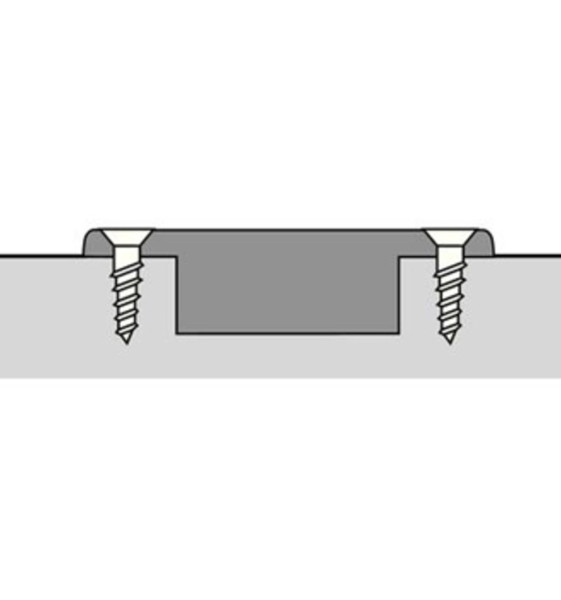

• Scharniertopf TH 52 x 5,5mm zum Anschrauben
• Geringe Topftiefe: 12,8mm
• Basis B = 26mm

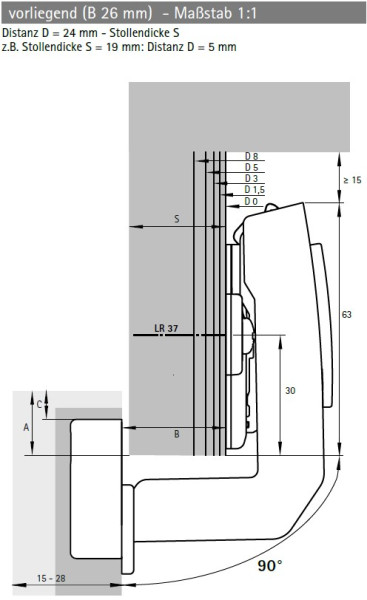

• Distanz D = 24mm - Stollendicke S.    z.B. 24mm - Stollendicke S 19mm = Distanz D 5mm
• Qualitätseinstufungen nach EN 15570, Level3

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten System 8099 als Zubehör nötig !
(siehe Empfehlung)
