Art.Nr.: 0073917

Topfscharnier Intermat 9936  95° für Profiltüren (Mittelseiten)

• Automatikscharnier mit Aufklipstechnik
• Kröpfung 9,5mm
• Automatikscharnier mit Aufklipstechnik
• Für Türdicken ab 14 mm - 32 mm

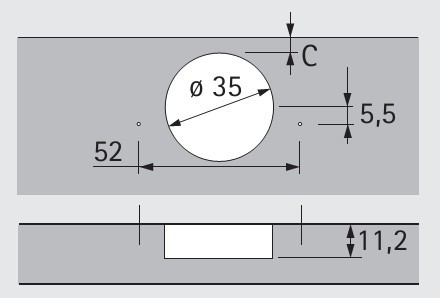

• Topfdurchmesser 35 mm
• Topftiefe 11,1 mm
• Mit Schließautomatik
• Optimale Fugenwerte für Türen mit Profilauflagen (Haarfugenband)
• Integrierte Auflagenverstellung ± 2,5 mm
• Integrierte Exzenter-Tiefenverstellung + 2,2 mm/- 1,8 mm
• Höhenverstellung über Montageplatte ± 2 mm
• Scharniertopf /-arm: Stahl vernickelt
• Scharniertopf T42 zum Anschrauben
• Befestigungsschrauben sind nicht beinhaltet.

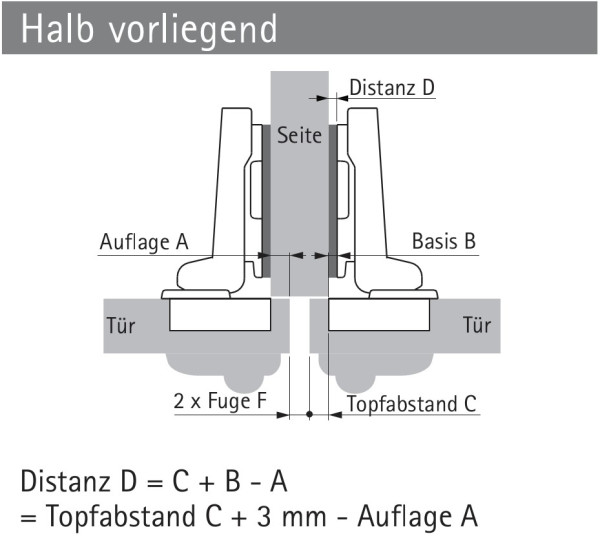

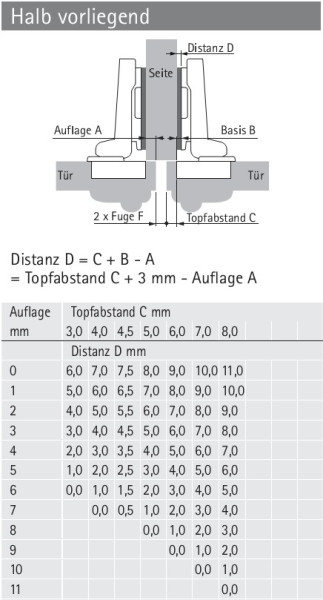

• Basis B = 3mm
• Qualitätseinstufungen nach EN 15570, Level 2

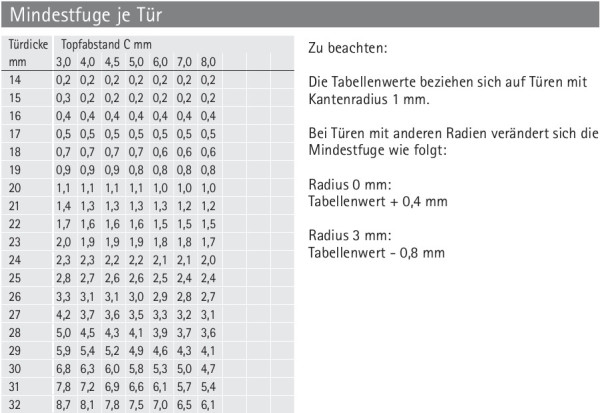

- Technische Hinweise für Türkonturen

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl
