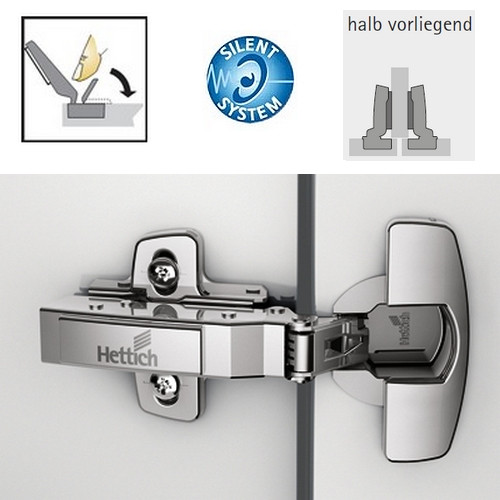

Topfscharnier sensys 8645i FIX 110° (Mittelseite)

Art.Nr.: 9073615

Topfscharnier sensys 8645i FIX 110° (Mittelseite)

  • Automatikscharnier mit Aufklipstechnik
  • Werkzeuglose Topfmontage
  • Für Türdicken von 15 - 24 mm
  • Topfdurchmesser 35 mm
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung

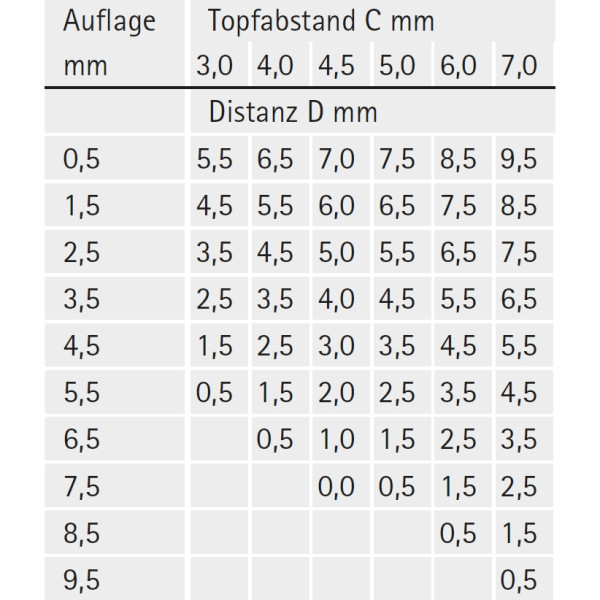

  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf /-arm: Stahl vernickelt
  • Geringe Topftiefe: 12,8mm

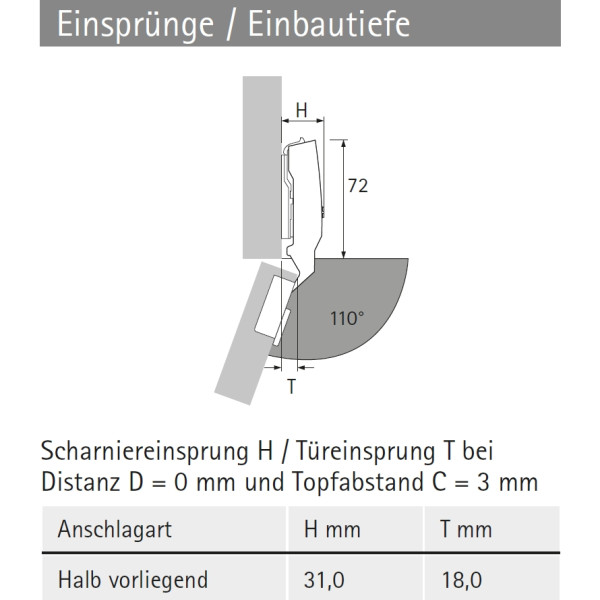

  • Für halb vorliegende Türen

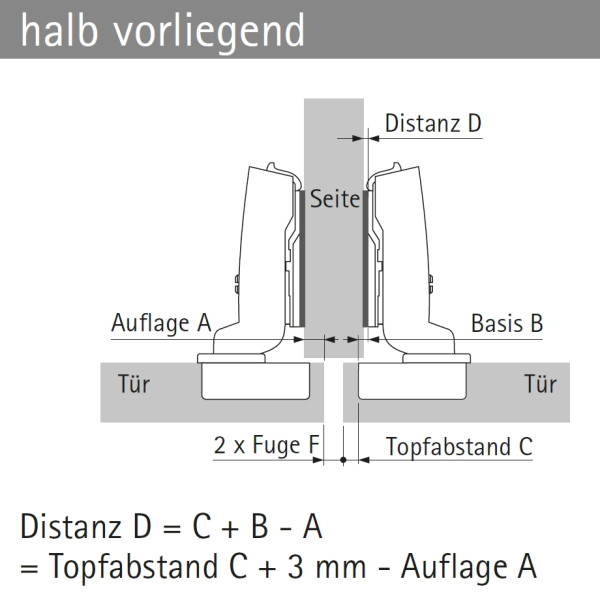

  • Basis B: 3mm
  • Qualitätseinstufungen nach EN 15570, Level3
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl


Produkteigenschaften
Produktfamilie : Hettich sensys
Schließeigenschaften : mit Dämpfung Mit integrierter Dämpfung.
Oberfläche : Vernickelt
Anschlagsart : halb vorliegend

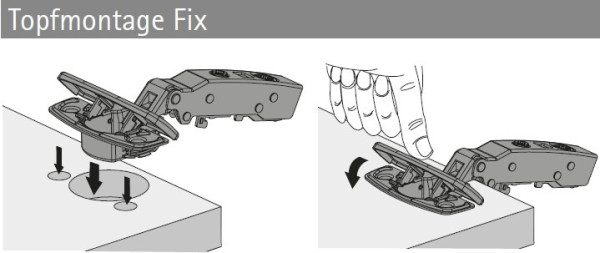

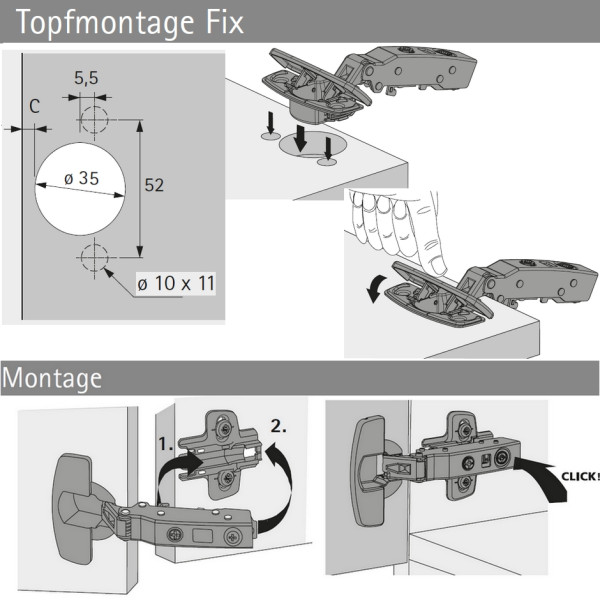

Befestigungsart Wie wird der Beschlag befestigt.: Topfmontage FIX Der Scharniertopf verkeilt sich durch Niederdrücken der Abdeckung in der Topflochbohrung. Hierbei sind zwei Nebenbohrungen nötig um das Verdrehen des Scharniers zu verhindern.
Korpuswinkel : Korpuswinkel 90°
Öffnungswinkel : Öffnungswinkel 110°
Topfdurchmesser : 35mm

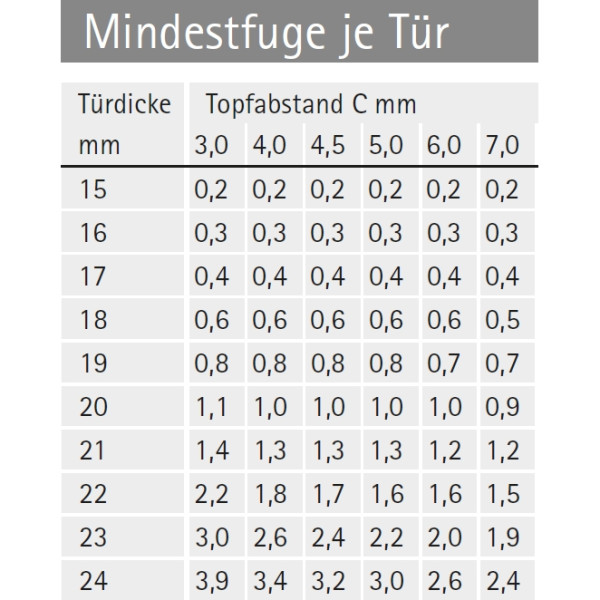

Türdicke : Türdicke von 15 bis 24mm
Preis:
6,25 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.
je 6,25 €
ab 5 Stk.
je 5,14 €
ab 10 Stk.
je 4,81 €
