Art.Nr.: 9099600

Topfscharnier sensys Typ 8657  165° (Außenseite)

• Automatikscharnier mit Aufklipstechnik

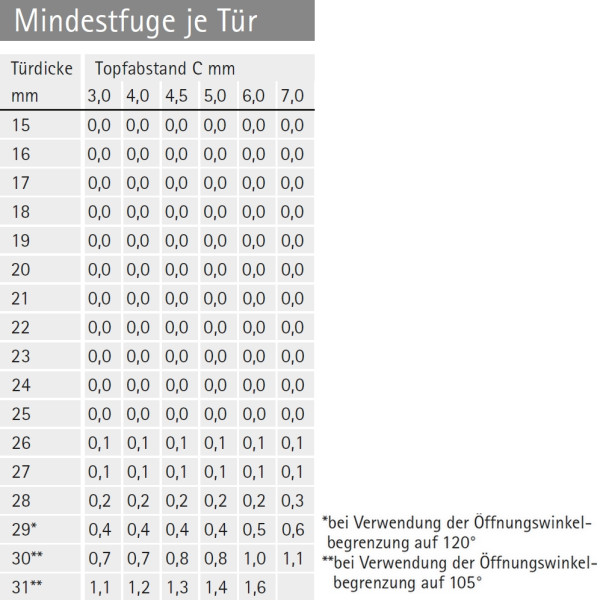

• Für Türdicken von 15 - 32 mm

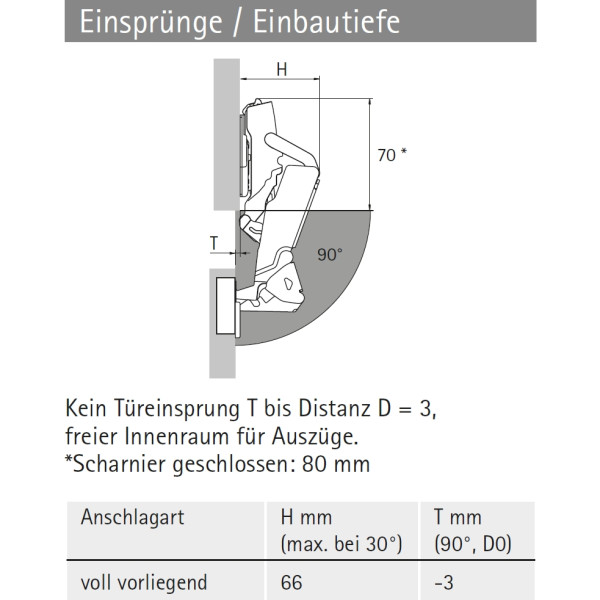

• Null-Einsprungscharnier
• Topfdurchmesser 35 mm
• Öffnungswinkel 165°
• Mit Schließautomatik ohne Dämpfung

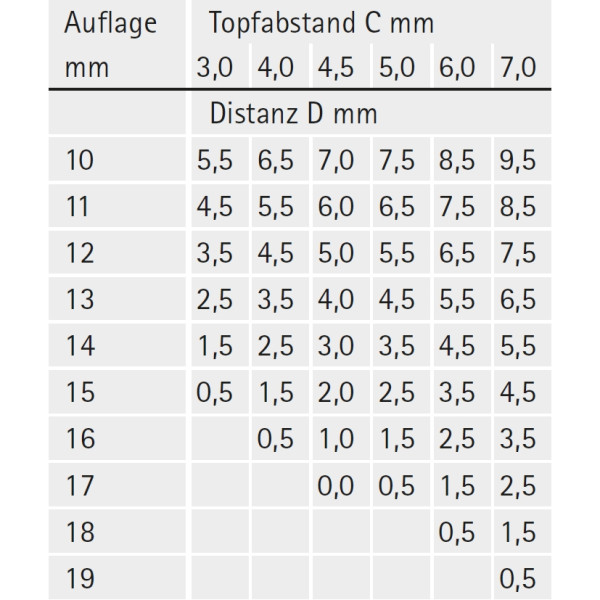

• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3mm / – 2mm
• Höhenverstellung über Montageplatte
• Scharniertopf /-arm: Stahl vernickelt

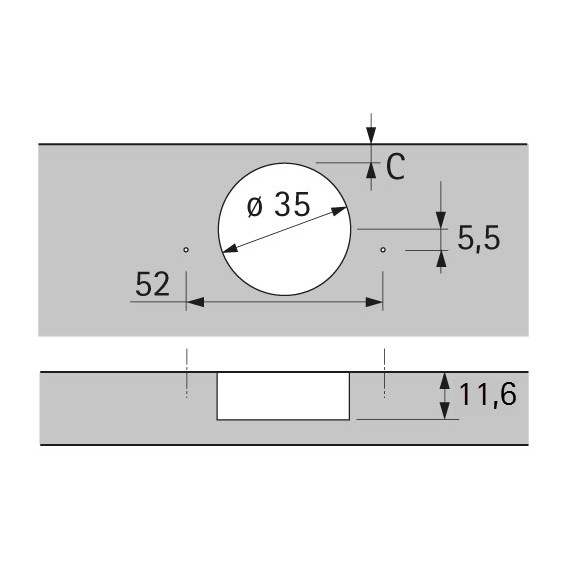

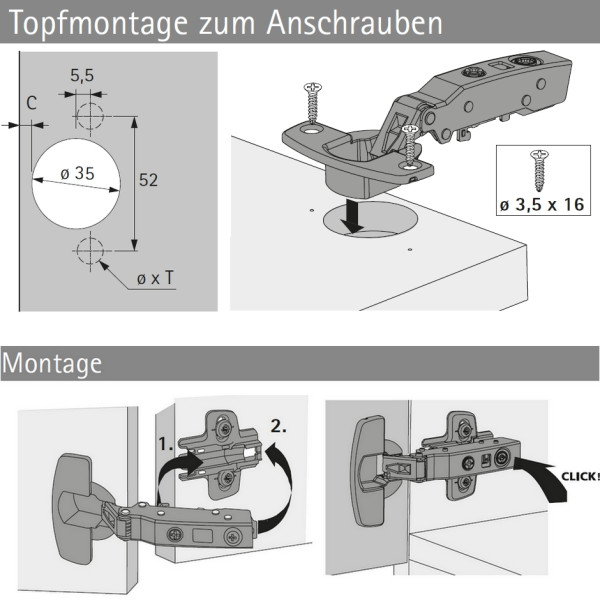

• Scharniertopf TH 52, 52 x 5,5mm zum Anschrauben
• Geringe Topftiefe: 11,6mm

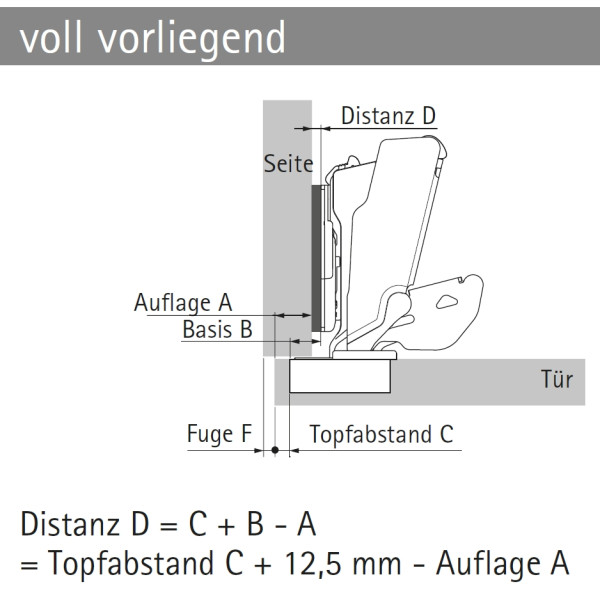

• Für vorliegende Türen
• Basis B: 12,5mm
• Qualitätseinstufungen nach EN 15570, Level3

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl
