Art.Nr.: 9091490

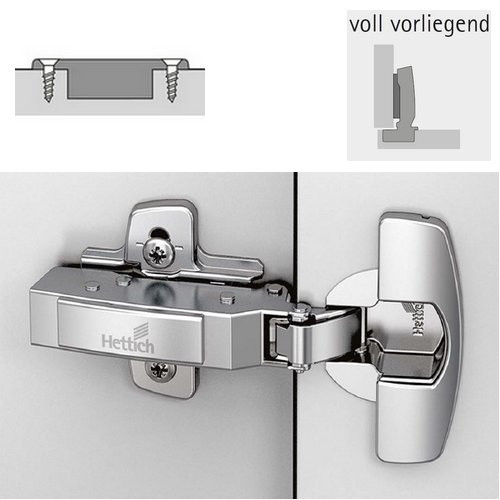

Topfscharnier sensys Typ 8631  95° für dicke Türen (Außenseite)

• Automatikscharnier mit Aufklipstechnik
• Für Türdicken von 15 - 32 mm
• Topfdurchmesser 35 mm
• Mit Schließautomatik ohne Dämpfung
• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3 mm / – 2 mm
• Höhenverstellung über Montageplatte
• Scharniertopf /-arm: Stahl vernickelt

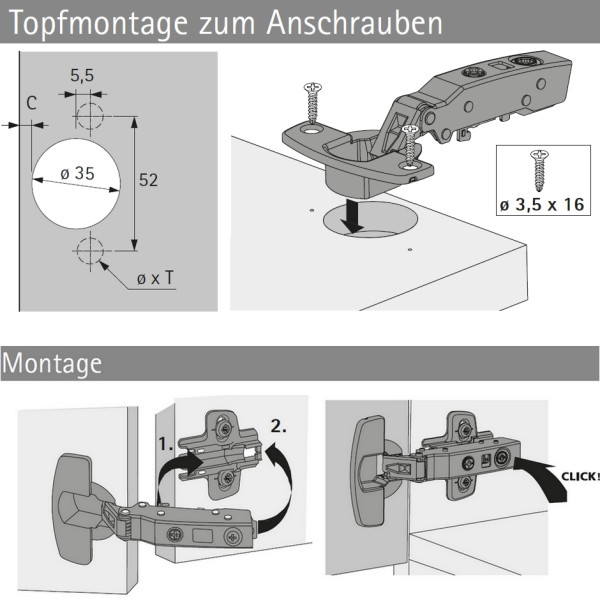

• Bohrbild TH 52 x 5,5 mm
• Geringe Topftiefe: 12,8mm

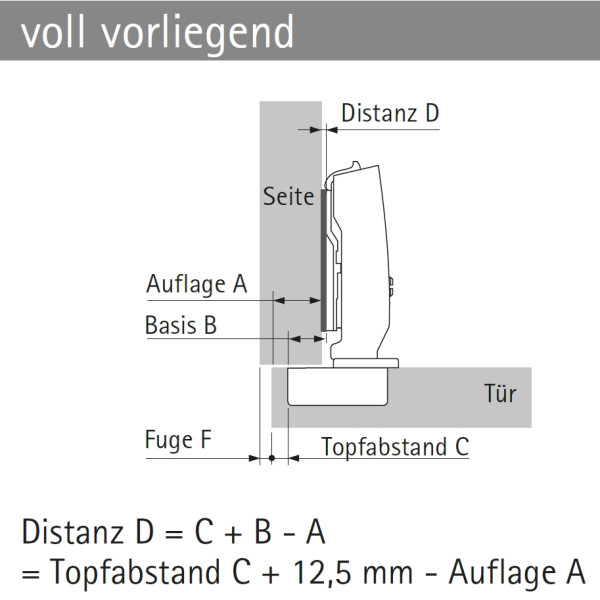

• Für vorliegende Türen
• Basis B: 12,5mm
• Qualitätseinstufungen nach EN 15570, Level2

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl
