Art.Nr.: 9073664

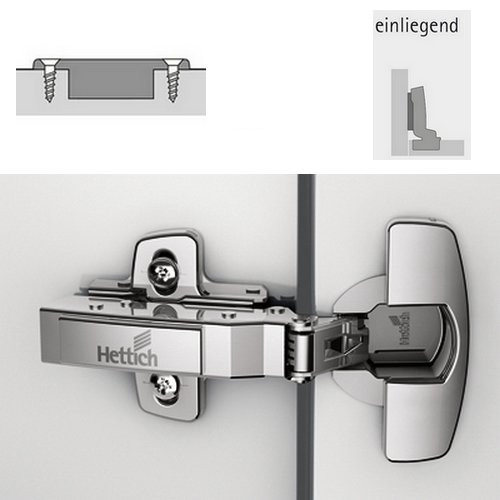

Topfscharnier sensys Typ 8675  110° (einliegende Tür)

• Automatikscharnier mit Aufklipstechnik
• Für Türdicken von 15 - 24 mm
• Topfdurchmesser 35 mm
• Ohne Schließautomatik ohne Dämpfung (geeignet für Push to open Anwendungen)
• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3 mm / – 2 mm
• Höhenverstellung über Montageplatte
• Scharniertopf /-arm: Stahl vernickelt

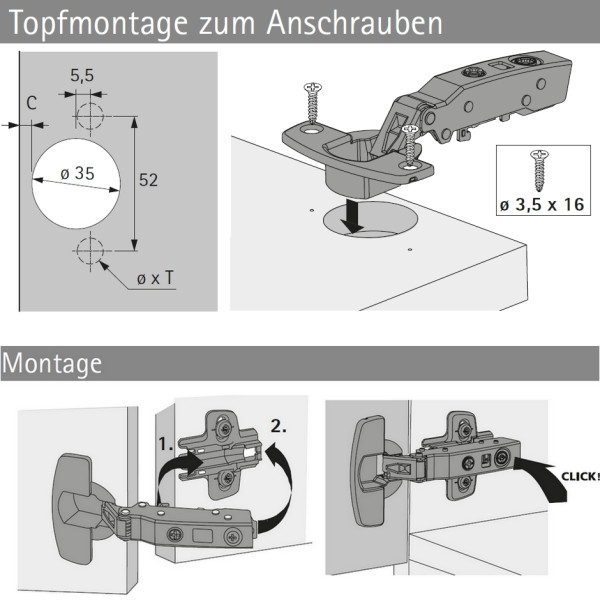

• Bohrbild TH 52 x 5,5 mm
• Geringe Topftiefe: 12,8mm
• Für einliegende Türen

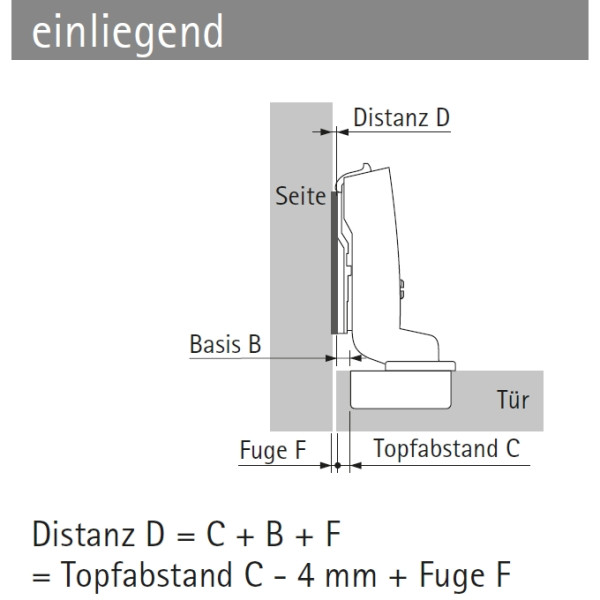

• Basis B: -4mm
• Qualitätseinstufungen nach EN 15570, Level3

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl
