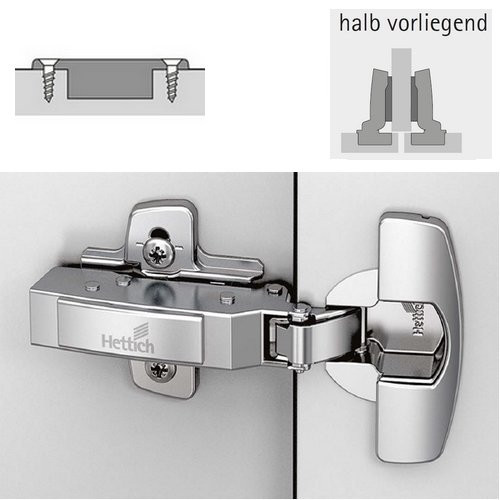

Topfscharnier sensys 95° für dicke Türen ohne Schließautomatik (Mittelseite)

Art.Nr.: 9091590

Topfscharnier sensys Typ 8661  95° für dicke Türen (Mittelseite)

  • Scharnier mit Aufklipstechnik ohne Schließautomatik
  • Für Türdicken von 15 - 32 mm
  • Topfdurchmesser 35 mm
  • Ohne Schließautomatik ohne Dämpfung (geeignet für Push to open Anwendungen)

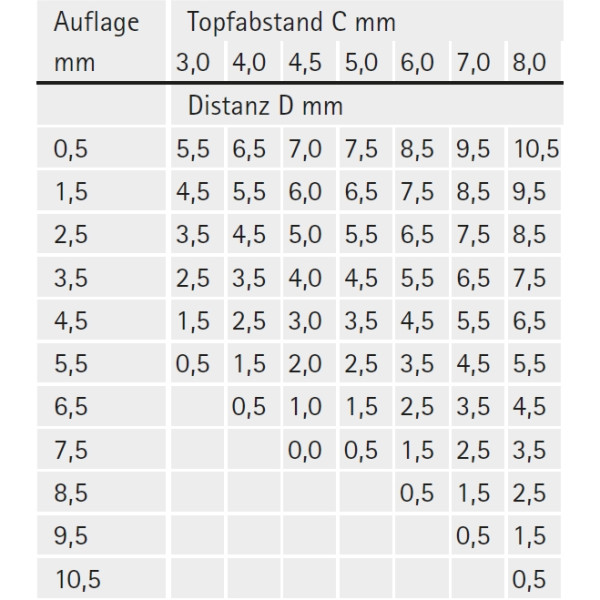

  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3 mm / – 2 mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf /-arm: Stahl vernickelt

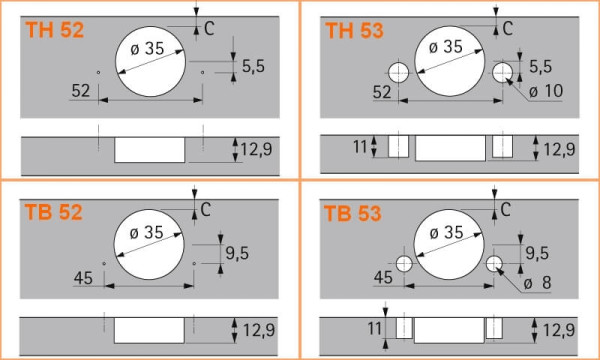

  • Bohrbild TH 52 x 5,5 mm
  • Geringe Topftiefe: 12,8mm
  • Für vorliegende Türen
  • Basis B: 3mm
  • Qualitätseinstufungen nach EN 15570, Level2

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl


Produkteigenschaften
Produktfamilie : Hettich sensys
Schließeigenschaften : ohne Schließautomatik Das Scharnier / Die Auszugsführung verfügt über keine Dämpfung und keine Schließfeder. Das Möbelbauteil bleibt in jeder Position stehen. Nutzbar für z.B. Push to open Anwendungen.
Oberfläche : Vernickelt

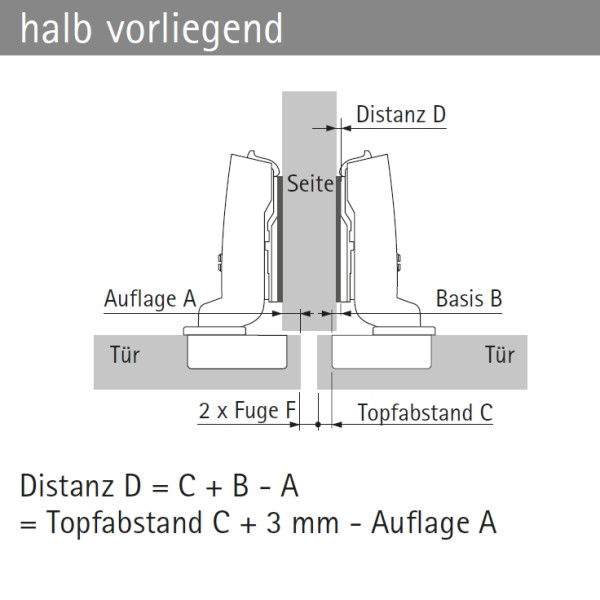

Anschlagsart : halb vorliegend
Befestigungsart Wie wird der Beschlag befestigt.: Zum Anschrauben Der Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel : Korpuswinkel 90°

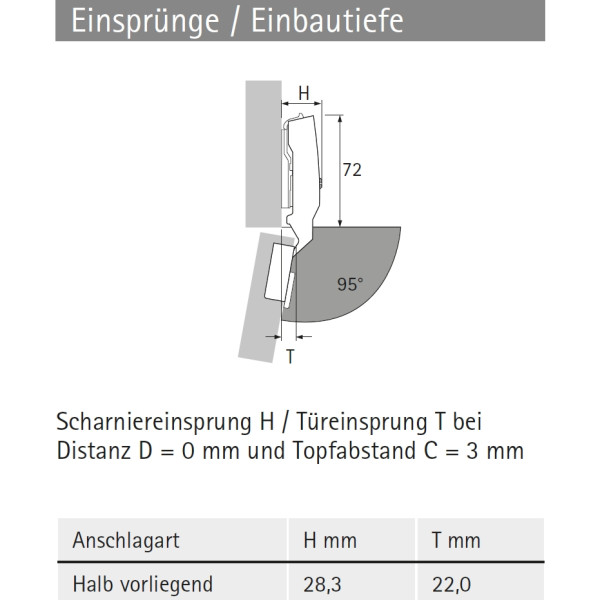

Öffnungswinkel : Öffnungswinkel 95°
Topfdurchmesser : 35mm

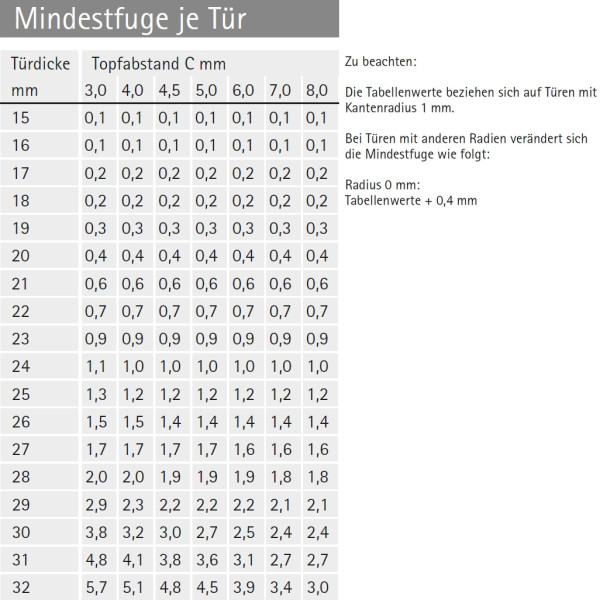

Türdicke : Türdicke von 15 bis 32mm
Preis:
4,63 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.
je 4,63 €
ab 5 Stk.
je 3,92 €
ab 10 Stk.
je 3,68 €
