Art.Nr.: 9094360

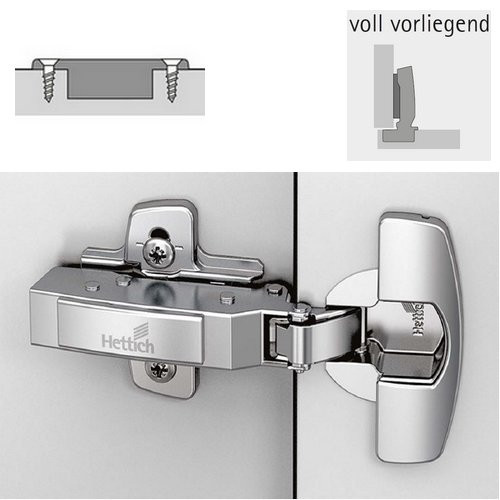

Topfscharnier sensys Typ 8646  110° für dünne Türen (Außenseite)

• Automatikscharnier mit Aufklipstechnik

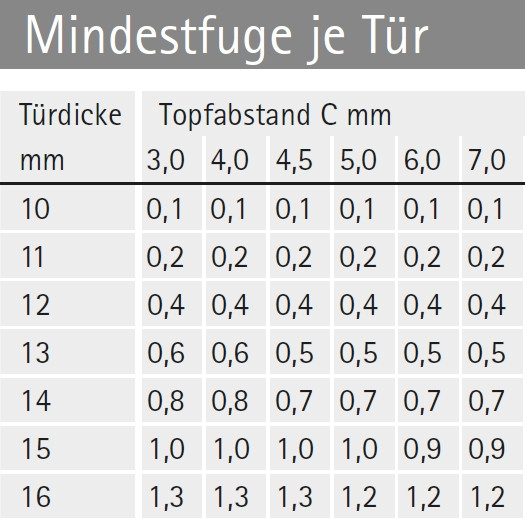

• Für Türdicken von 10 - 16 mm

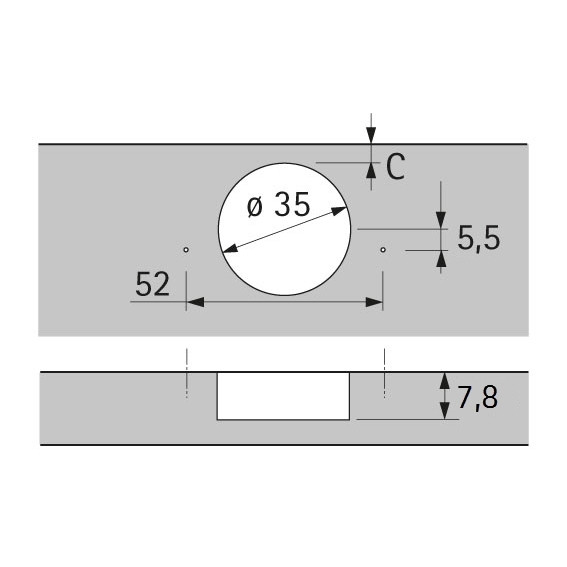

• Topfdurchmesser 35 mm
• Mit Schließautomatik ohne Dämpfung

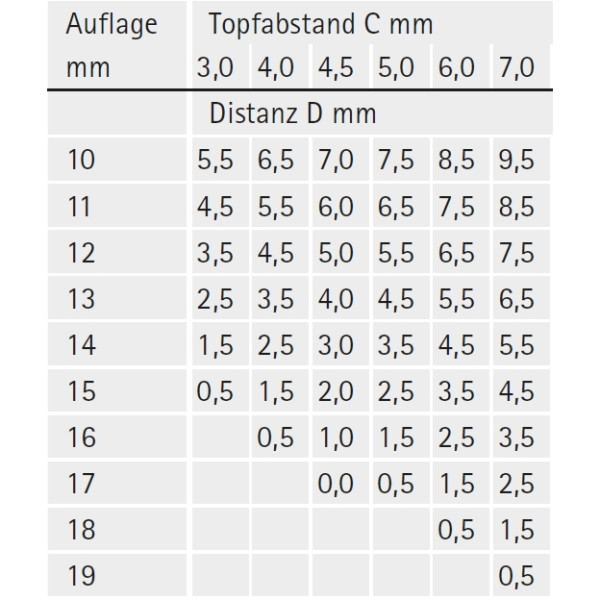

• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3 mm / – 2 mm
• Höhenverstellung über Montageplatte
• Scharniertopf /-arm: Stahl vernickelt

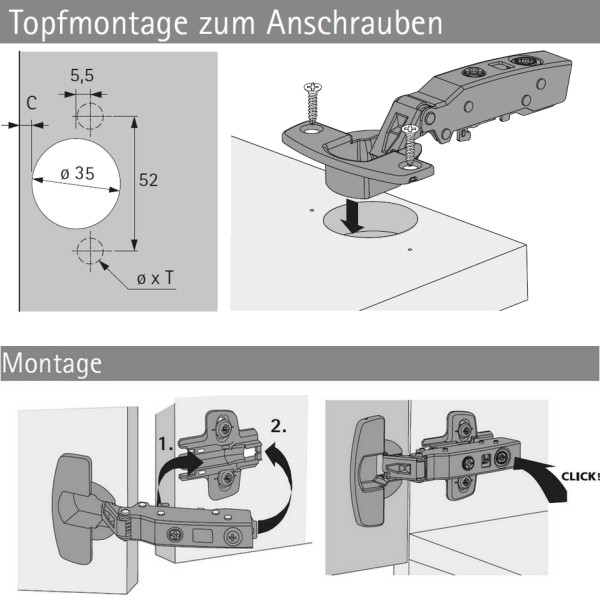

• Scharniertopf TH 52 zum Anschrauben
• Geringe Topftiefe: 7,8mm
• Für vorliegende Türen

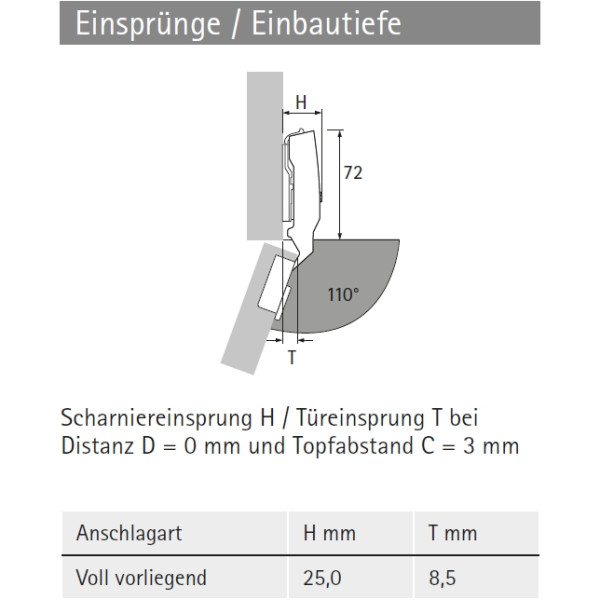

• Öffnungswinkel 110°
• Basis B: 12,5mm
• Hinweis: Die Befestigung des Scharniers in der Tür ist material- und qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl
