Art.Nr.: 9094380

Topfscharnier sensys Typ 8646  110° für dünne Türen (einliegende Tür)

• Automatikscharnier mit Aufklipstechnik

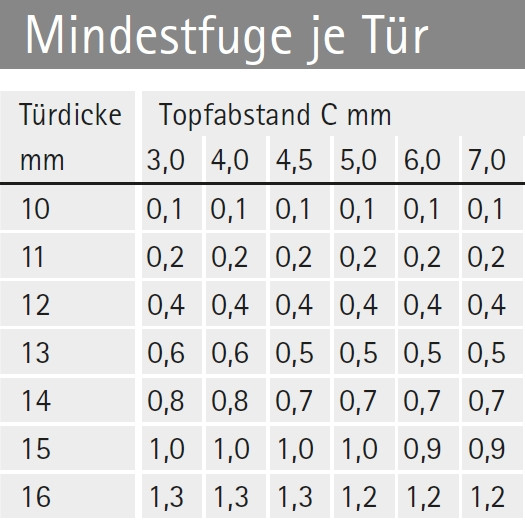

• Für Türdicken von 10 - 16 mm
• Topfdurchmesser 35 mm
• Mit Schließautomatik ohne Dämpfung
• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3 mm / – 2 mm
• Höhenverstellung über Montageplatte
• Scharniertopf /-arm: Stahl vernickelt

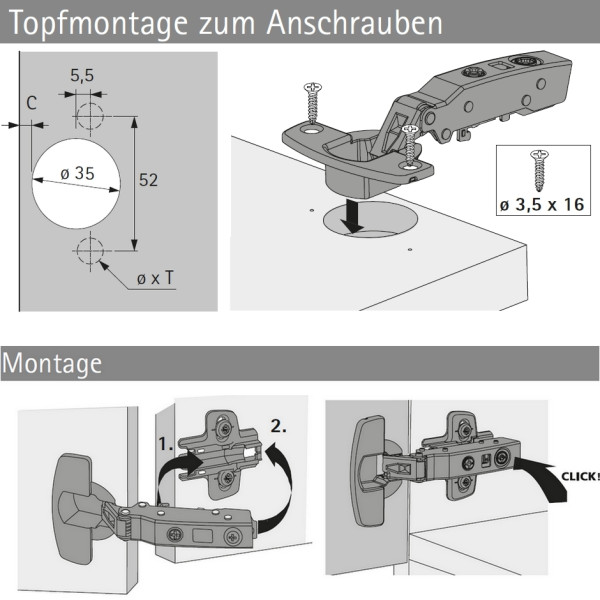

• Scharniertopf TH 52 zum Anschrauben

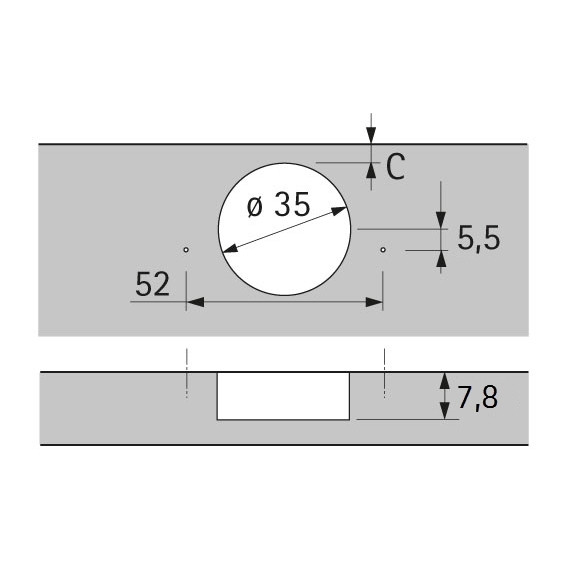

• Geringe Topftiefe: 7,8mm

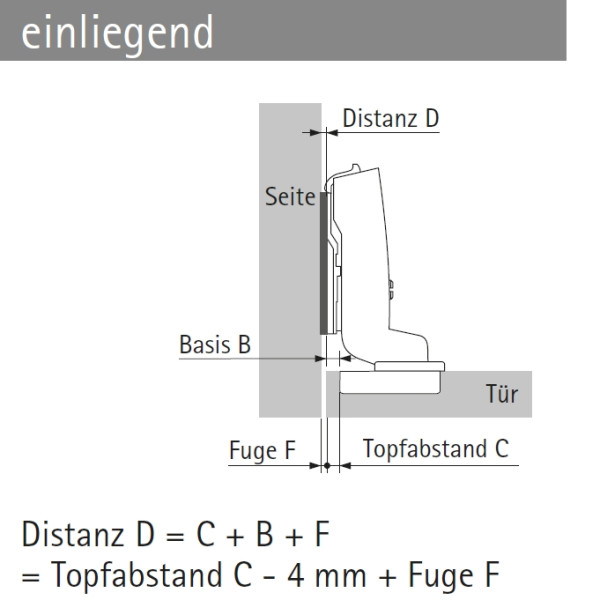

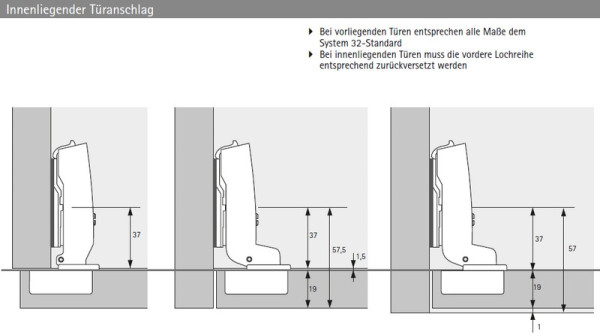

• Für einliegende Türen

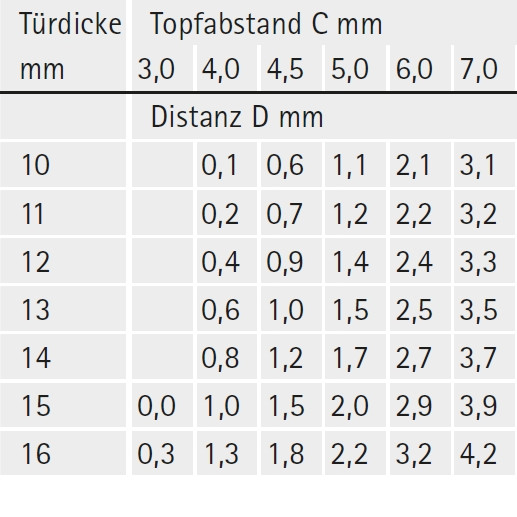

• Basis B: -4mm
• Hinweis: Die Befestigung des Scharniers in der Tür ist material- und qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl
