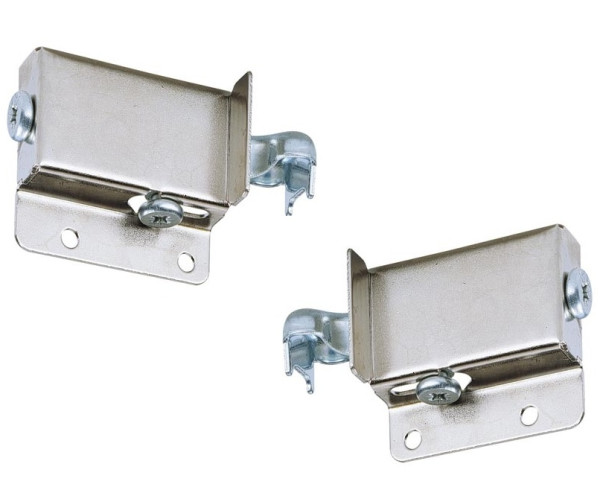

Schrankaufhänger SAH 116 zum Anschrauben (Garnitur)

• Zum einfachen Aufhängen von Korpen wie z.B. Küchenhängeschränke, Badmöbeln usw.
• Einfaches justieren der Höhe und der Tiefe mit Stellschrauben
• Aushebehöhe 7,5mm
• Mit Kombihaken für Schienen- oder Hakenaufhängung
• Hakenaufhängung: Die geschlossene Form des Hakens verhindert ein abrutschen des Schrankes
• Belastbarkeit 40kg/Stück
• Stahl vernickelt
• Eine Garnitur besteht aus einem linken und einem rechten Schrankaufhänger

Verstellmöglichkeiten:

• Höhe +- 7 mm
• Tiefe 15 mm
• Seitliche Verschiebung: +- 3 mm bei Hackenaufhängung; +- 7 mm bei Schienenaufhängung

Eine Garnitur besteht aus einem linken und einem rechten Schrankaufhänger

Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör

Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:

1. Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.
2. Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.
3. Die von uns angebotenen Schraubhaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln, Kalksandvollsteinen, Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.
4. Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.
5. Bei Hängeschränken mit mehr als 1 qm Gesamtbodenfläche (Einlegeböden, Ober- und Unterböden) ist die Aufhängung über Aufhängeschienen vorzunehmen, die mit min. 4 Spezialschrauben anzuschrauben sind.

( Abbildung ähnlich )

> Montageanweisung.pdf
