Kugelauszug KA 4932 Überauszug 300mm

• Präzisions-Überauszug mit Auszugsanschlag und Ausrollsicherung.
• Seitliche Montage
• Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
• Leichter Lauf und hohe Seitenstabilität
• Einbaubreite 12,7 mm
• Stahl verzinkt, blau passiviert.
• Nennlänge 300mm
• Mindestkorpustiefe 304mm
• Belastbarkeit 60kg
• Überauszug 38mm
• Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug.

  - Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm. ( Schrauben sind nicht beinhaltet )

-> Montageanleitung PDF

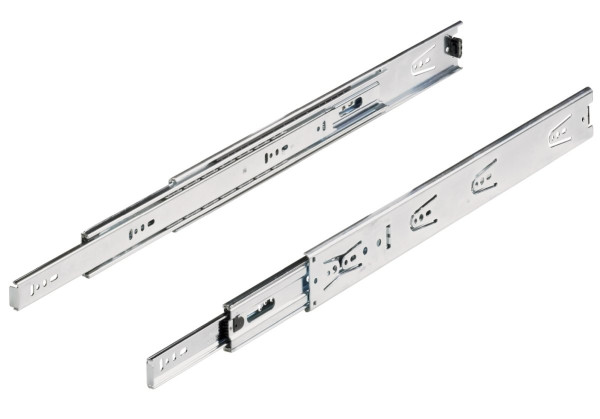

( Abbildung ähnlich )
