Hettich

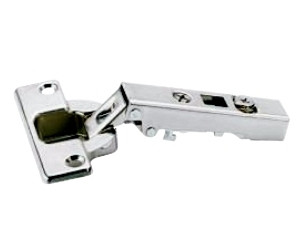

Intermat 110°-Scharnier (Intermat 9943), vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

(3)|Rezension schreiben

Art.Nr.: 0048049

Hersteller-Nr.: 0048049

GTIN/EAN: 4023149068058

Topfscharnier mit Schließautomatik - Kröpfung 0 mm - für Außenseiten - mit Aufklipstechnik - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier Intermat 9943 110° (Außenseite)

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
12.50 mm	-	mm	+	mm	=	1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

2,50 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Tage*

Staffelpreise

ab 1 Stk.

je 2,50 €

ab 5 Stk.

je 2,08 €

ab 10 Stk.

je 1,84 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen3
Hersteller Informationen

Topfscharnier Intermat 9943 110° (Außenseite)

Automatikscharnier mit Aufklipstechnik
Kröpfung 0mm
Für Türdicken ab 15mm bis 25mm
Topfdurchmesser 35mm
Topftiefe 11,6mm
Mit Schließautomatik
Integrierte Auflagenverstellung + 1,0mm / - 2,5mm
Integrierte Exzenter-Tiefenverstellung ± 2mm
Höhenverstellung über Montageplatte ± 2mm
Scharniertopf/-arm: Stahl vernickelt
Scharniertopf zum Anschrauben
Befestigungsschrauben sind nicht beinhaltet.
Basis B: 12,5mm
Qualitätseinstufungen nach EN 15570, Level 3

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)
Klickmontage

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:Hettich Intermat

Schließeigenschaften:

Oberfläche:Vernickelt

Anschlagsart:voll vorliegend

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 110°

Topfdurchmesser:35mm

Türdicke:Türdicke von 15 bis 24mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Kundenrezensionen3

Informationen zur Echtheit von Kundenbewertungen

Durchschnittliche Bewertung: 5

Basierend auf 3 Bewertungen

Bewertung:| Autor: Kunde-4129090| Datum: 03.11.2023

Bewertung ohne Text

Bewertung:| Autor: ShopVoter-835111| Datum: 12.10.2023

Habe keine andere Seite im Internet gefunden, wo alles so gut erklärt wird und man durch vernünftige Suchkriterien das richtige Scharnier als Ersatz findet. Es hat alles gepasst.

Bewertung:| Autor: Heidi G.| Datum: 15.01.2014

**Guter Preis**Sehr gute Qualität**Gerne wieder**

Ihre Meinung

Hersteller Informationen

Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
