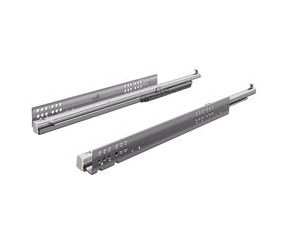

Quadro V6 push to open, Vollauszug Nennlänge 250mm

29,78 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9135984
Hersteller: Hettich
GTIN/EAN: 4023149488160
Für weitere Informationen besuchen Sie bitte die Artikelseite des Herstellers.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
UF
Schrank-Breite INFO Schrank-Seitendicke INFO Schub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  40 mm INFO
=  Schubkasten-Lichte
=  522 mm
INFO

Schubkasten-Lichte
522 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  549 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Quadro V6 push to open 250mm

  • Für Holzschubkästen und Tablarböden
  • Nennlänge 250mm
  • Mindestkorpustiefe = Nennlänge + 13mm
  • Belastbarkeit 30 kg
  • Push to open - der präzise Schaltmechanismus öffnet den Schubkasten selbsttätig und nahezu geräuschlos - ein leichter Druck genügt!
  • Aufschiebemontage - den Schubkasten einfach auf die Führungsschiene setzen und einschieben.
  • Die integrierte Zuhaltung verhindert ein ungewolltes Öffnen.
  • Maximale Schubkastenseitendicke 16mm.
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 12mm - 13mm.
  • Perfekte Höhen und Seitenstabilität - die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung -> präzise und spurtreu.
  • Flexibilität durch Wechselsystem - Wechsel von Quadro Teil- und Vollauszug ohne Änderungen der Korpus-, Schubkasten- und Blendenmaßen!
  • Zur Befestigung der Führungsschiene an der Schrankseite eignen sich Direktbefestigungsschrauben ø 6,3mm oder Spanplattenschrauben ø 4mm. ( Nicht beinhaltet )
  • Belastbarkeit nach EN 15338, Level 3
  • Stahl verzinkt

Für die Befestigung des Holzschubkastens an der Führungsschiene sind zus. Kupplungen nötig! (siehe Empfehlung)


Angaben zur Produktsicherheit
Hersteller: Hettich Holding GmbH & Co. oHG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
Webseite: web.hettich.com

Wir empfehlen Ihnen noch folgende Produkte:

Kupplungen für Quadro 25 und Quadro V6 Auszugsführungen Garnitur

Kupplungen für Quadro 25 und Quadro V6 Auszugsführungen Garnitur

Kupplungen für Tablarböden (Garnitur)

Kupplungen für Tablarböden (Garnitur)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Spanplattenschraube 4,0 x 16mm vernickelt (200 St.)

Produkteigenschaften

Produktfamilie:
Quadro
Schließeigenschaften:
push to open
Nennlänge:
NL 250
Auszugsmerkmale:
Vollauszug
Belastbarkeit bis:
30kg
