Hettich
Hettich

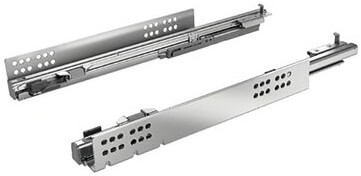

Set Quadro 4D V6 Vollauszug mit Silent System 550mm

Art.Nr.: 9245394
Hersteller-Nr.: 9245394
GTIN/EAN: 4023149144400

Set Quadro 4D V6 - Vollauszug - Für Holzschubkästen - Belastbarkeit 30 kg - Nennlänge 550mm - Optional mit Push to open Silent erweiterbar - Ohne Schnäpper und Neigungsversteller   (separat bestellen)

Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Set Quadro 4D V6 Vollauszug mit Silent System 550mm
Berechnungshilfe zum Festlegen der Schubkastenbreite.
4D
Schrank-Breite INFOSchrank-Seitendicke INFOSchub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  40 mm INFO
=  Schubkasten-Lichte
=  522 mm
INFO

Schubkasten-Lichte
522 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  549 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.
32,34 €
inkl. 19 % MwSt. zzgl. Versandkosten
Von diesem Artikel sind nur noch 1 Stück lieferbar!
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen
  • Downloads
  • Hersteller Informationen

Set Quadro 4D V6  Nennlänge 550mm

  • Für Holzschubkästen
  • Perfektes Fugenbild durch 4D Verstellmöglichkeit
  • Werkzeuglose intuitive Höhen-, Seiten-, Neigungs- und Tiefenverstellung
  • Nennlänge 550mm
  • Schubkastenlänge (SKL) = Nennlänge
  • Mindestkorpustiefe = Nennlänge + 13mm
  • Belastbarkeit 30 kg
  • Aufschiebemontage - den Schubkasten einfach auf die Führungsschiene setzen und einschieben.
  • Silent System - die integrierte Dämpfung schließt den Schubkasten sanft und leise.
  • Maximale Schubkastenseitendicke 16mm
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 12mm - 13mm
  • Die integrierte Zuhaltung verhindert ein ungewolltes Öffnen.
  • Perfekte Höhen und Seitenstabilität - die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung -> präzise und spurtreu.
  • Wartungsfrei durch automatische Selbstreinigung der Laufbahn.
  • Flexibilität durch Wechselsystem - Wechsel von Quadro V6 Teil- und Vollauszug ohne Änderungen der Korpus-, Schubkasten- und Blendenmaßen!
  • Stahl verzinkt

Achtung: Die nötigen Schnäpper und Neigungsversteller zur Befestigung der Auszugsführung am Schubkasten müssen separat bestellt werden.  Art.Nr. 9247529

Ein Set besteht aus:
- 2 Auszugsführungen ( 1x Links, 1x Rechts )

Optionales Zubehör:
- Öffnungssystem Push-to-open Silent von 8kg bis 20kg für Quadro 4D V6 Art. Nr. 9246315
- Öffnungssystem Push-to-open Silent von 10kg bis 30kg für Quadro 4D V6 Art. Nr. 9246316

Verarbeitungsvorteile von Quadro 4D:
· Einfaches Positionieren der Neigungsversteller durch Anlagekanten
· Keine Bohrungen in der Rückwand
· Schubkästen mit vorhandener Rückwandbohrung problemlos nachrüstbar
· Innovative rückwärtige Verbindung zwischen Führung und Schubkasten: für eine sichere Schubkastenmontage, in jeder beliebigen Einstellung

Produkteigenschaften
Produktfamilie:Quadro
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Nennlänge:NL 550
Auszugsmerkmale:Vollauszug
Belastbarkeit bis:30kg
Diesen Artikel haben wir am 22.11.2014 in unseren Katalog aufgenommen.
Kundenrezensionen
Durchschnittliche Bewertung: 0
Basierend auf 0 Bewertungen
Schreiben Sie die erste Kundenrezension!
Datei
Montageanleitung Quadro 4D V6 Silent System5.53 MBDownload
Hersteller Informationen
Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
