Blum

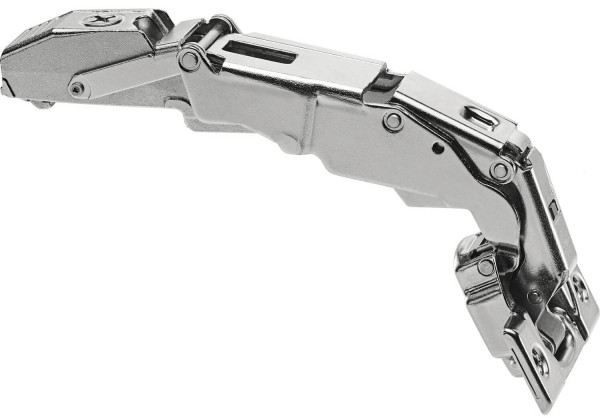

Eckband 155°, BLUM CLIP top BLUMOTION, 71B7550, Anschrauben, mit Feder, NI, Weitwinkel

(0)|Rezension schreiben

Art.Nr.: 4890905

Hersteller-Nr.: 71B7550

GTIN/EAN: 9009494294576

CLIP top Standardscharnier mit Dämpfung - für Eckanschlag - mit Aufklipstechnik - Türdicke von 19mm bis 31mm - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier CLIP top BLUMOTION 155° Scharnier mit 0-Einsprung zum Anschrauben

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
11.00 mm	-	mm	+	mm	=	-0.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

8,85 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Tage*

Staffelpreise

ab 1 Stk.

je 8,85 €

ab 5 Stk.

je 7,74 €

ab 10 Stk.

je 7,37 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen
Hersteller Informationen

Topfscharnier CLIP top Blumotion 155° Null-Einsprung

Topf zum Anschrauben
Für Türdicken von 19 - 31 mm
Topfdurchmesser 35 mm
Öffnungswinkel 155°
Mit Schließautomatik
Integrierte unsichtbare Dämpfung (Deaktivierbar)
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3mm / – 2mm
Höhenverstellung über Montageplatte
Ganzmetallscharnier, Vernickelt
Geringe Topftiefe: 11.7mm
Für voll aufliefgende Türen

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:Blum Clip top Blumotion

Schließeigenschaften:

Oberfläche:Vernickelt

Anschlagsart:voll vorliegend

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 155°

Topfdurchmesser:35mm

Türdicke:Türdicke von 19 bis 31mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Diesen Artikel haben wir am 29.09.2018 in unseren Katalog aufgenommen.
