Blum
Blum

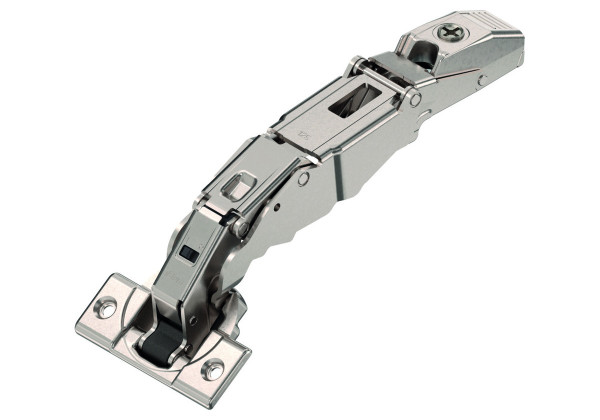

Mittelband 125° BLUM CLIP top, 71B7550D, Anschrauben, mit Feder, NI, Weitwinkel

Art.Nr.: 4891050
Hersteller-Nr.: 71B7550D
GTIN/EAN: 9009494302929

CLIP top Standardscharnier - für Außenseitenanschlag - mit Aufklipstechnik - Türdicke von 19mm bis 39mm - Öffnungswinkel 125° - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Topfscharnier CLIP top BLUMOTION 125° Scharnier mit 0-Einsprung zum Anschrauben (Außenseite)
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
11.00 mm - mm + mm = -0.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
9,22 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 4-7 Tage*
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen
  • Downloads
  • Hersteller Informationen

Topfscharnier CLIP top 125°

  • Topf zum Anschrauben
  • Für Türdicken von 19 - 39 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 125°
  • Mit Schließautomatik
  • Integrierte Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Ganzmetallscharnier, Vernickelt
  • Geringe Topftiefe: 11.7mm
  • Für aufliegende Türen
für Schränke mit Innen- oder Tablarauszügen, 0-Einsprungscharnier
Scharnier für dicke Fronten und Profiltüren

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

INFO Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften
Produktfamilie:Blum Clip top Blumotion
Schließeigenschaften:mit DämpfungMit integrierter Dämpfung.
Oberfläche:Vernickelt
Anschlagsart:voll vorliegend
BefestigungsartWie wird der Beschlag befestigt.:Zum AnschraubenDer Beschlag wird mit Spanplattenschrauben an das vorgesehene Bauteil geschraubt.
Korpuswinkel:Korpuswinkel 90°
Öffnungswinkel:Öffnungswinkel 125°
Topfdurchmesser:35mm
Türdicke:Rürdicke von 19 bis 39mm
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 01.03.2025 in unseren Katalog aufgenommen.
Kundenrezensionen
Durchschnittliche Bewertung: 0
Basierend auf 0 Bewertungen
Schreiben Sie die erste Kundenrezension!
Datei
Spezialanwendungen1228.27 KBDownload
Spezialanwendungen2199.28 KBDownload
Hersteller Informationen
Blum GmbH, Lilienthalstrasse 3, 32052 HERFORD - GERMANY
