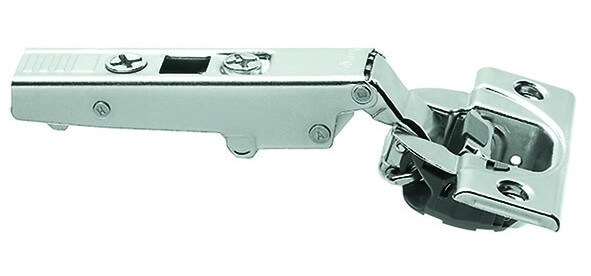

Eckband 110°, BLUM CLIP top, 71T3550, Anschrauben, mit Feder, NI, Standard

2,14 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.   je 2,14 €
ab 5 Stk.   je 1,83 €
ab 10 Stk.   je 1,73 €
Art.Nr.: 4891005
Hersteller: Blum
Hersteller Artikelnummer: 71T3550
GTIN/EAN: 9002617772845
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
11.00 mm - mm + mm = -0.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kg Türhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

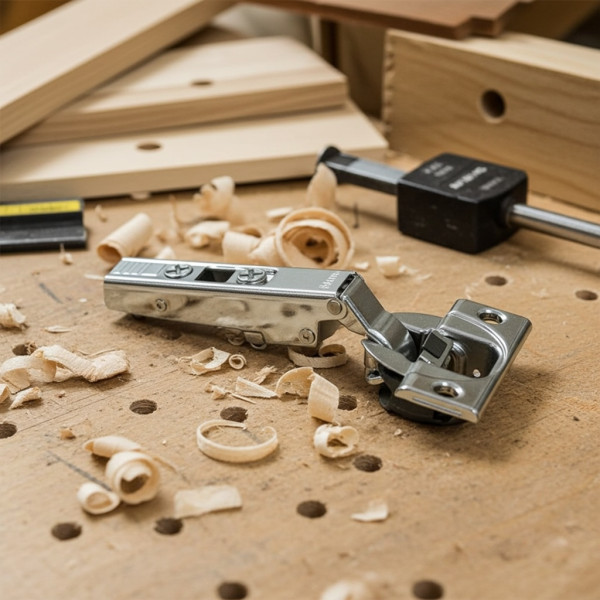

Topfscharnier CLIP top Standardscharnier ohne Dämpfung 110° (Eckanschlag)

  • Topf zum Anschrauben ( Abstand der Befestigungslöcher 45mm )
  • Für Türdicken von 16 - 26 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 110°
  • Mit Schließautomatik
  • ohne Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Ganzmetallscharnier, Vernickelt
  • Geringe Topftiefe: 13mm
  • Für vorliegende Türen

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

INFO Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl


Wir empfehlen Ihnen noch folgende Produkte:

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

CLIP Anschraub-Montageplatte gerade 0mm für Senkholzschrauben

CLIP Anschraub-Montageplatte gerade 0mm für Senkholzschrauben

CLIP Anschraub-Montageplatte gerade 3mm für Senkholzschrauben

CLIP Anschraub-Montageplatte gerade 3mm für Senkholzschrauben

Scharnier Topfabdeckkappe für Blum Clip top

Scharnier Topfabdeckkappe für Blum Clip top

Produkteigenschaften

Produktfamilie:
Blum Clip top Blumotion
Schließeigenschaften:
ohne Dämpfung
Oberfläche:
Vernickelt
Anschlagsart:
voll vorliegend
Befestigungsart:
Zum Anschrauben
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 110°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 16 bis 26mm

CLIP top BLUMOTION, Topfabdeckung
136.24 KB
CLIP top BLUMOTION, Öffnungswinkelbegrenzer
245.98 KB
