Topfscharnier CLIP top BLUMOTION 110° (Innenanschlag)

5,16 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 5,16 €
ab 5 Stk.  je 4,31 €
ab 10 Stk.  je 4,03 €
Art.Nr.: 4891339
Hersteller: Blum
Hersteller Artikelnummer: 71B3750
GTIN/EAN: 9002617767988
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)
TE
Basis "B" INFO + Fuge "F" INFO + Maß "C" INFO
= Distanz "D" INFO
-7.00 mm + mm + mm = -0.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier CLIP top BLUMOTION mit integrierter Dämpfung 110° (Innenanschlag)

  • Topf zum Anschrauben ( Abstand der Befestigungslöcher 45mm )
  • Für Türdicken von 16 - 26 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 110°
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung (Deaktivierbar)
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Ganzmetallscharnier, Vernickelt
  • Geringe Topftiefe: 13mm
  • Für einliegende Türen


Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

INFO Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl



Wir empfehlen Ihnen noch folgende Produkte:

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

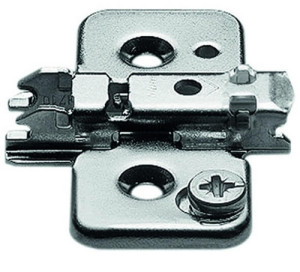

CLIP Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

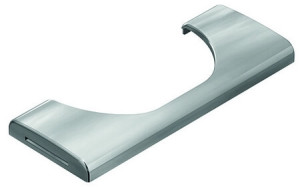

Scharnier Topfabdeckkappe für Blum Clip top

Scharnier Topfabdeckkappe für Blum Clip top

Scharnierarm Abdeckkappe für Blumotion Mittelband oder einliegendes Band ohne Logo

Scharnierarm Abdeckkappe für Blumotion Mittelband oder einliegendes Band ohne Logo

Öffnungswinkelbegrenzer für BLUMOTION 110° auf 86°

Öffnungswinkelbegrenzer für BLUMOTION 110° auf 86°

Produkteigenschaften

Produktfamilie:
Blum Clip top Blumotion
Schließeigenschaften:
mit Dämpfung
Oberfläche:
Vernickelt
Anschlagsart:
einliegend
Befestigungsart:
Zum Anschrauben
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 110°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 16 bis 26mm
