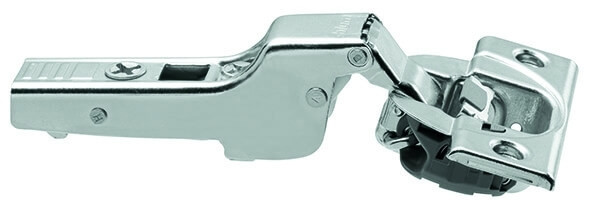

Mittelband 110° BLUM CLIP top, 71T3650, Anschrauben, mit Feder, NI, Standard

Bild vergrößern

2,60 €

inkl. 19 % MwSt. zzgl. Versandkosten

Staffelpreise

ab 1 Stk. je 2,60 €

ab 5 Stk. je 2,26 €

ab 10 Stk. je 2,13 €

Art.Nr.: 4891015

Hersteller: Blum

Hersteller Artikelnummer: 71T3650

GTIN/EAN: 9002617774436

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Lieferzeit: 3-5 Tage*

Artikeldatenblatt drucken

Rezension schreiben

Frage zum Artikel

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
1.50 mm	-	mm	+	mm	=	-0.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

Türgewicht in kg	Türhöhe in mm
kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier CLIP top Standardscharnier ohne Dämpfung 110° (Mittelanschlag)

Topf zum Anschrauben ( Abstand der Befestigungslöcher 45mm )
Für Türdicken von 16 - 26 mm
Topfdurchmesser 35 mm
Öffnungswinkel 110°
Mit Schließautomatik
Ohne Dämpfung
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3mm / – 2mm
Höhenverstellung über Montageplatte
Ganzmetallscharnier, Vernickelt
Geringe Topftiefe: 13mm
Für halb vorliegende Türen

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Wir empfehlen Ihnen noch folgende Produkte:

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Details

Lieferzeit: 3-5 Tage*

1,46 €

inkl. 19 % MwSt. zzgl. Versandkosten

CLIP Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Details

Lieferzeit: 3-5 Tage*

1,57 €

inkl. 19 % MwSt. zzgl. Versandkosten

CLIP Anschraub-Montageplatte gerade 0mm für Senkholzschrauben

Details

Lieferzeit: 3-5 Tage*

1,39 €

inkl. 19 % MwSt. zzgl. Versandkosten

CLIP Anschraub-Montageplatte gerade 3mm für Senkholzschrauben

Details

Lieferzeit: 3-5 Tage*

1,41 €

inkl. 19 % MwSt. zzgl. Versandkosten

Scharnier Topfabdeckkappe für Blum Clip top

Details

Lieferzeit: 3-5 Tage*

0,35 €

inkl. 19 % MwSt. zzgl. Versandkosten

Produkteigenschaften

Produktfamilie:

Blum Clip top Blumotion

Schließeigenschaften:

ohne Dämpfung

Oberfläche:

Vernickelt

Anschlagsart:

halb vorliegend

Befestigungsart:

Zum Anschrauben

Korpuswinkel:

Korpuswinkel 90°

Öffnungswinkel:

Öffnungswinkel 110°

Topfdurchmesser:

35mm

Türdicke:

Türdicke von 16 bis 26mm
