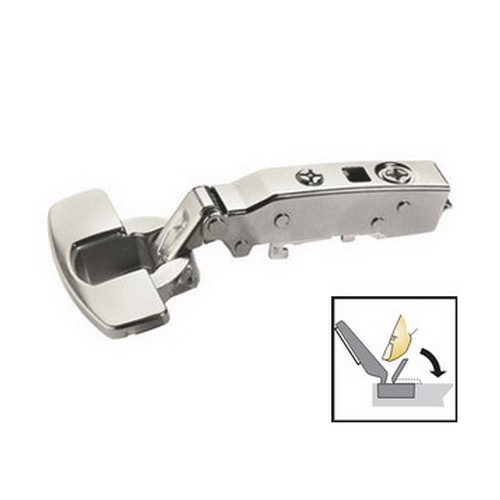

Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vorliegend, Öffnungswinkel 110°, THS-Bohrbild 52 x 5,5 mm, Schnellmontage Fix (ø 10 x 6)

5,71 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 5,71 €
ab 5 Stk.  je 4,75 €
ab 10 Stk.  je 4,39 €
Art.Nr.: 9073614
Hersteller: Hettich
GTIN/EAN: 4023149696992
Bewertung:
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
12.50 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier sensys 8645i FIX 110° (Außenseite)

  • Automatikscharnier mit Aufklipstechnik
  • Werkzeuglose Topfmontage
  • Für Türdicken von 15 - 24 mm
  • Topfdurchmesser 35 mm
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Scharniertopf /-arm: Stahl vernickelt
  • Geringe Topftiefe: 12,8mm
  • Für vorliegende Türen
  • Basis B: 12,5mm
  • Qualitätseinstufungen nach EN 15570, Level3
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)


Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl



Wir empfehlen Ihnen noch folgende Produkte:

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 1,5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte 5mm für Senkholzschrauben

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 3mm sensys, für Bohrungen 5mm

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 0mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 1,5mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Anschraub-Kreuzmontageplatte TOP 3mm sensys

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo

Öffnungswinkelbegrenzer für Sensys 8645i  von 110° auf 90°

Öffnungswinkelbegrenzer für Sensys 8645i von 110° auf 90°

Öffnungswinkelbegrenzer für Sensys 8645i  von 110° auf 85°

Öffnungswinkelbegrenzer für Sensys 8645i von 110° auf 85°

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Astloch-Bohrer HWS-WAVE Ø 35mm, Swiss Made

Astloch-Bohrer HWS-WAVE Ø 35mm, Swiss Made

Forstnerbohrer HM 35mm

Forstnerbohrer HM 35mm

Bohrlehre DrillJig Scharnier  Bohrer 35mm / 2x2,5mm

Bohrlehre DrillJig Scharnier Bohrer 35mm / 2x2,5mm

Produkteigenschaften

Produktfamilie:
Hettich sensys
Schließeigenschaften:
mit Dämpfung
Oberfläche:
Vernickelt
Anschlagsart:
voll vorliegend
Befestigungsart:
Topfmontage FIX
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 110°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 15 bis 24mm

Kundenrezensionen:

Unser Unternehmen sammelt über den unabhängigen Dienstleister SHOPVOTE Bewertungen. SHOPVOTE setzt automatische und manuelle Maßnahmen ein, um Bewertungen zu verifizieren. Informationen zur Echtheit von Kundenbewertungen auf SHOPVOTE finden Sie hier.

 am 24.11.2021    Bewertung: 2 von 5 Sternen!
Die Klemmscharniere halten in Hartholz nicht wirklich gut. Einige halten, andere rutschen einfach aus den Löchern. Richtig stramm sitzen die wenigsten. In der weicheren Kiefer mögen die besser halten, das habe ich nicht probiert, für Buche sind sie nicht geeignet. Da würde ich in jedem Fall zu den Scharnieren zum Einschrauben raten. Die sind außerdem einfacher anzubringen.
