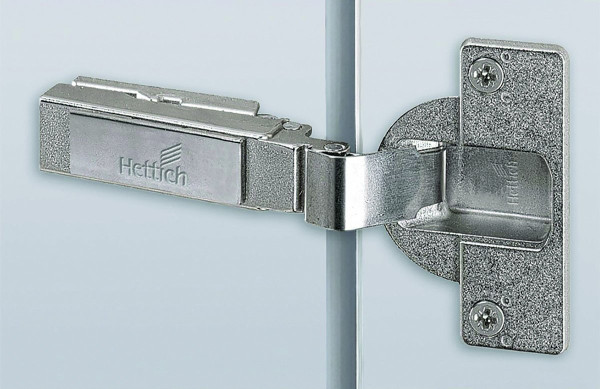

Topfscharnier Intermat 9935 - T22/40 95° Topfbohrung 40mm (Außenseite)

Bild vergrößern

8,57 €

inkl. 19 % MwSt. zzgl. Versandkosten

Staffelpreise

ab 1 Stk. je 8,57 €

ab 5 Stk. je 7,56 €

ab 10 Stk. je 7,20 €

Art.Nr.: 0073925

Hersteller: Hettich

GTIN/EAN: 4023149739255

Für weitere Informationen besuchen Sie bitte die Artikelseite des Herstellers.

Lieferzeit: 6-9 Tage*

Artikeldatenblatt drucken

Rezension schreiben

Frage zum Artikel

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)

Basis "B"	-	Auflage "A"	+	Maß "C"	=	Distanz "D"
18.00 mm	-	mm	+	mm	=	0.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

Türgewicht in kg	Türhöhe in mm
kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Intermat 9935 - T22/40 95° (Außenseite)

Dicktürscharnier Spezial bis Türdicke 43mm
Automatikscharnier mit Aufklipstechnik
Für Türdicken ab 26mm bis 43mm
Topfdurchmesser 40mm
Topftiefe 13,7mm
Mit Schließautomatik
Integrierte Auflagenverstellung + 2,0mm / - 2,0mm
Integrierte Exzenter-Tiefenverstellung + 1,7mm / - 2,3mm
Höhenverstellung über Montageplatte ± 2mm
Scharniertopf/-arm: Stahl vernickelt
Scharniertopf zum Anschrauben
Befestigungsschrauben sind nicht beinhaltet.
Basis B: 18mm
Qualitätseinstufungen nach EN 15570, Level 2

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)
Klickmontage

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Angaben zur Produktsicherheit
Hersteller: Hettich Holding GmbH & Co. oHG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
Webseite: web.hettich.com

Produkteigenschaften

Produktfamilie:

Hettich Intermat

Schließeigenschaften:

ohne Dämpfung

Oberfläche:

Vernickelt

Anschlagsart:

voll vorliegend

Befestigungsart:

Zum Anschrauben

Korpuswinkel:

Korpuswinkel 90°

Öffnungswinkel:

Öffnungswinkel 95°

Topfdurchmesser:

40mm

Türdicke:

Türdicke von 26 bis 43mm
