Blum
Blum

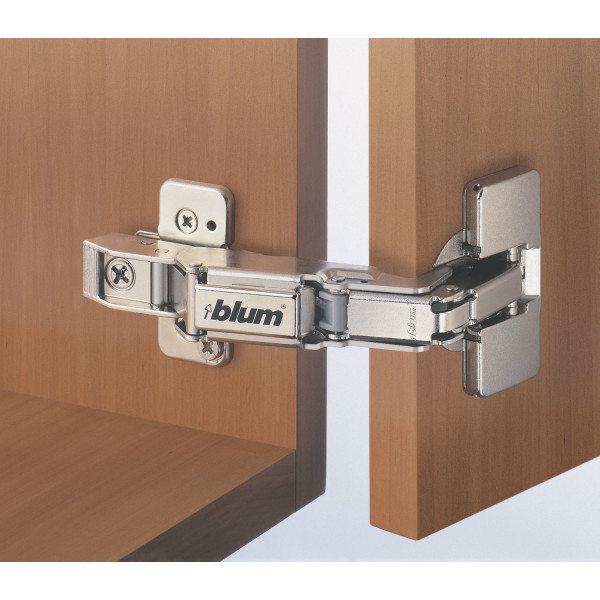

BLUM CLIP top 71T6550 Weitwinkel Scharnier 170°, gerade mit Feder

Art.Nr.: 4891091
Hersteller-Nr.: 71T6550
GTIN/EAN: 9002617443929

CLIP top mit Feder, ohne Dämpfung - für aufliegende Türen - mit Aufklipstechnik -  Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder
BLUM CLIP top Weitwinkel Scharnier 170°, gerade mit Feder

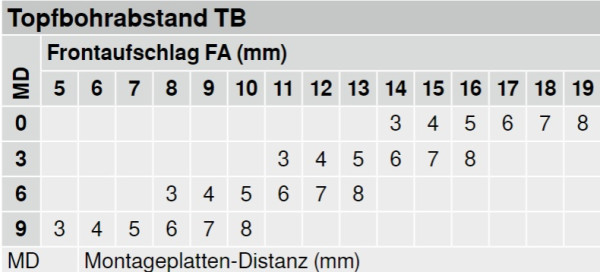

Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
12.00 mm - mm + mm = 0.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.
4,70 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 3-5 Tage*
Staffelpreise
ab 1 Stk.
je 4,70 €
ab 5 Stk.
je 4,18 €
ab 10 Stk.
je 4,01 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen
  • Hersteller Informationen

BLUM CLIP top 71T6550 Weitwinkel Scharnier 170°, gerade mit Feder

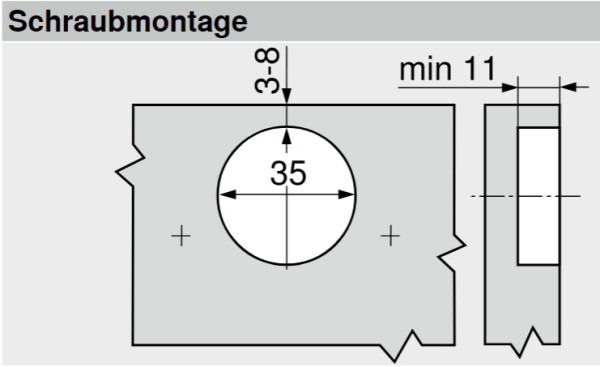

  • Topf zum Anschrauben ( Abstand der Befestigungslöcher 45mm )
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 170°
  • mit Ferder, ohne Dämpfung

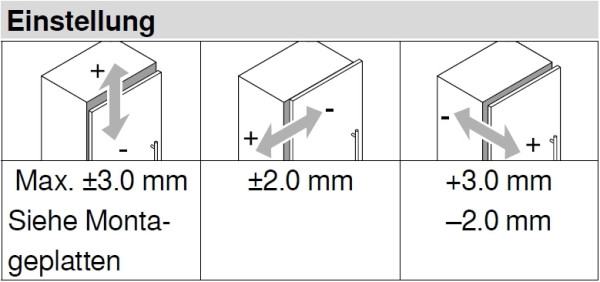

  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Ganzmetallscharnier, Vernickelt
  • Geringe Topftiefe: 11mm

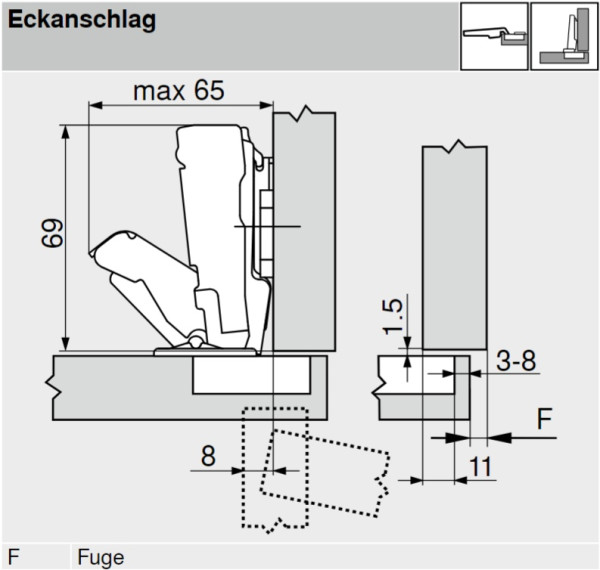

  • Für aufliegende Türen


Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 02.03.2026 in unseren Katalog aufgenommen.
Kundenrezensionen
Durchschnittliche Bewertung: 0
Basierend auf 0 Bewertungen
Schreiben Sie die erste Kundenrezension!
Hersteller Informationen
Blum GmbH, Lilienthalstrasse 3, 32052 HERFORD - GERMANY
