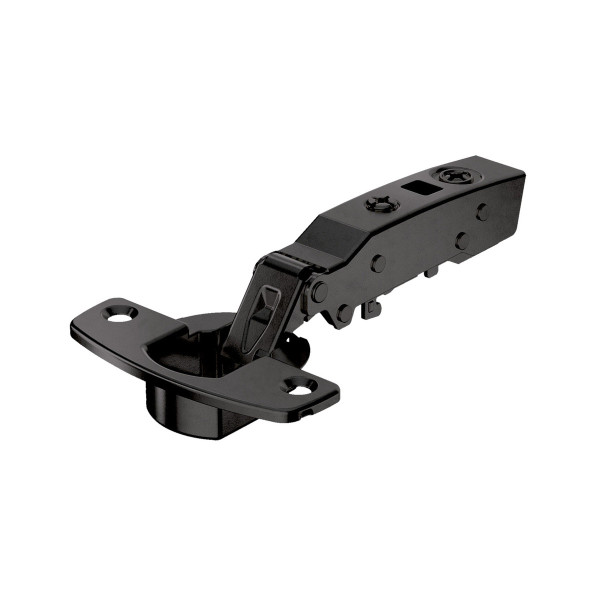

Topfscharnier sensys 8645i 110° (Außenseite) in obsidianschwarz

5,11 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 5,11 €
ab 5 Stk.  je 4,32 €
ab 10 Stk.  je 4,05 €
Art.Nr.: 9091738    Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
12.50 mm - mm + mm = 1 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Topfscharnier sensys 8645i 110° (Außenseite) in obsidianschwarz

  • Automatikscharnier mit Aufklipstechnik
  • Für Türdicken von 15 - 24 mm
  • Topfdurchmesser 35 mm
  • Öffnungswinkel 110°
  • Mit Schließautomatik
  • Integrierte unsichtbare Dämpfung
  • Integrierte Auflagenverstellung ± 2 mm
  • Integrierte Tiefenverstellung + 3mm / – 2mm
  • Höhenverstellung über Montageplatte
  • Alle sichtbaren Teile in obsidianschwarz
  • Material Scharnierarm Stahl in obsidianschwarz
  • Material Scharniertopf Stahl in obsidianschwarz
  • Scharniertopf TH 52 zum Anschrauben
  • Geringe Topftiefe: 12,8mm
  • Für voll vorliegende Türen
  • Basis B: 12,5mm
  • Qualitätseinstufungen nach EN 15570, Level3
Perfekte Dämpfung Silent System im formvollendeten Design

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig! (siehe Empfehlung)
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!

Wertvolle dunkle Hölzer oder andere edle Oberflächen bekommen ihren großen Auftritt - denn das dunkle Sensys Scharnier hält sich vornehm im Hintergrund. Das elegante Sensys Scharnier in obsidianschwarz rundet die Gestaltung dunkler Möbel geradezu perfekt ab.

INFO Zur Auswahl der Montageplatten

INFO Kurzanleitung zur Topfscharnier- und Montageplattenauswahl



Wir empfehlen Ihnen noch folgende Produkte:

Scharniertopf Abdeckkappe für Topfausführung TH und TS sensys in obsidianschwarz

Scharniertopf Abdeckkappe für Topfausführung TH und TS sensys in obsidianschwarz

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo in obsidianschwarz

Scharnierarm Abdeckkappe für sensys Scharniere ohne Logo in obsidianschwarz

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo in obsidianschwarz

Scharnierarm Abdeckkappe für sensys Scharniere mit Logo in obsidianschwarz

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

4,0 x 16mm  TX20  Senkkopf  Vollgewinde (1000 St.)

4,0 x 16mm TX20 Senkkopf Vollgewinde (1000 St.)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Anschraub-Kreuzmontageplatte Direkt 0mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 0mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 1,5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 1,5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 3mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 3mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 5mm mit Spezialschrauben in obsidianschwarz

Anschraub-Kreuzmontageplatte Direkt 5mm mit Spezialschrauben in obsidianschwarz

Kreuzmontageplatte Distanz 0 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 0 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 1,5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 1,5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 3 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 3 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 5 mit Direktbefestigungsschrauben in obdidianschwarz

Kreuzmontageplatte Distanz 5 mit Direktbefestigungsschrauben in obdidianschwarz

Linear-Montageplatte 3mm zum Anschrauben in obsidianschwarz

Linear-Montageplatte 3mm zum Anschrauben in obsidianschwarz

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Produkteigenschaften

Produktfamilie:
Hettich sensys
Schließeigenschaften:
mit Dämpfung
Oberfläche:
Obsidianschwarz
Anschlagsart:
voll vorliegend
Befestigungsart:
Zum Anschrauben
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 110°
Topfdurchmesser:
35mm
Türdicke:
Türdicke von 15 bis 24mm
