Hettich

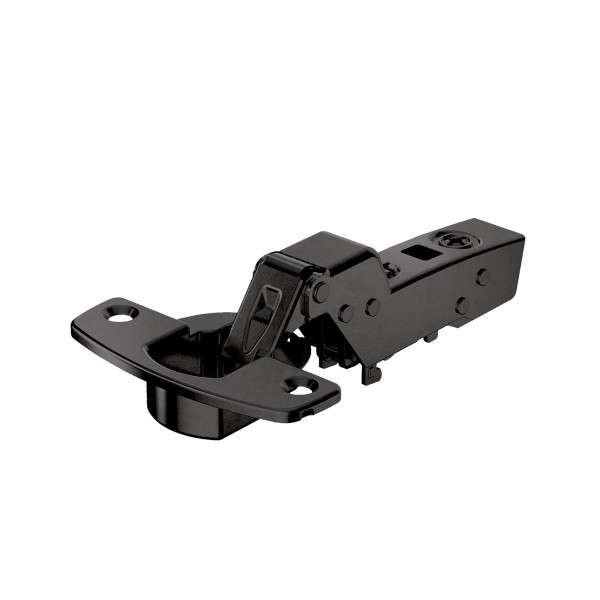

Sensys 110°-Scharnier ohne Schließautomatik (Sensys 8675), einliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben

(0)|Rezension schreiben

Art.Nr.: 9091743

Hersteller-Nr.: 9091743

GTIN/EAN: 4023149092534

Basis B: -4mm - für einliegende Türen - Türdicke von 15mm bis 24mm - ohne Dämpfung - ohne Schließautomatik - Alle sichtbaren Teile in obsidianschwarz - Montageplatten, Abdeckungen und Befestigungsschrauben sind nicht beinhaltet!

Topfscharnier sensys 110° ohne Schließautomatik (einliegende Tür) in obsidianschwarz

Berechnungshilfe zum Festlegen der Distanz "D" (Dicke der Montageplatte)

Basis "B"	+	Fuge "F"	+	Maß "C"	=	Distanz "D"
-4.00 mm	+	mm	+	mm	=	2.5 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.

Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.

	Türgewicht in kg	Türhöhe in mm
	kg	mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

5,82 €

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 6-9 Tage*

Staffelpreise

ab 1 Stk.

je 5,82 €

ab 5 Stk.

je 4,88 €

ab 10 Stk.

je 4,56 €

In den Warenkorb

Anfrage zum Artikel

Produktbeschreibung
Rezensionen
Hersteller Informationen

Topfscharnier sensys Typ 8675 110° (einliegende Tür) in obsidianschwarz

Automatikscharnier mit Aufklipstechnik
Für Türdicken von 15 - 24 mm
Topfdurchmesser 35 mm
Ohne Schließautomatik ohne Dämpfung (geeignet für Push to open Anwendungen)
Integrierte Auflagenverstellung ± 2 mm
Integrierte Tiefenverstellung + 3 mm / – 2 mm
Höhenverstellung über Montageplatte
Scharniertopf /-arm: Stahl obsidianschwarz
Scharniertopf TH 52 zum Anschrauben
Geringe Topftiefe: 12,8mm
Für einliegende Türen
Basis B: -4mm
Alle sichtbaren Teile in obsidianschwarz
Qualitätseinstufungen nach EN 15570, Level3

Achtung:
Befestigungsschrauben und Abdeckung sind nicht beinhaltet, ggf. separat bestellen!
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

Zur Auswahl der Montageplatten

Kurzanleitung zur Topfscharnier- und Montageplattenauswahl

Produkteigenschaften

Produktfamilie:Hettich sensys

Schließeigenschaften:

Oberfläche:Obsidianschwarz

Anschlagsart:einliegend

Korpuswinkel:Korpuswinkel 90°

Öffnungswinkel:Öffnungswinkel 110°

Topfdurchmesser:35mm

Türdicke:Türdicke von 15 bis 24mm

Artikeldatenblatt drucken

Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Diesen Artikel haben wir am 05.08.2018 in unseren Katalog aufgenommen.
