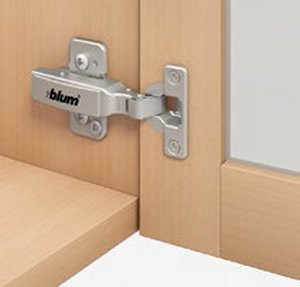

Eckband 94°, BLUM CLIP top, 71T0550, Anschrauben, mit Feder, NI, Minischarnier

4,38 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 4,38 €
ab 5 Stk.  je 3,58 €
ab 10 Stk.  je 3,33 €
Art.Nr.: 4891430
Hersteller: Blum
GTIN/EAN: 9002617622157
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 6-9 Tage*
Berechnungshilfe zum Festlegen der Distanz "D"
(Dicke der Montageplatte)
TS
Basis "B" INFO - Auflage "A" INFO + Maß "C" INFO
= Distanz "D" INFO
10.00 mm - mm + mm = 0 mm

Empfehlung zur Scharnieranzahl je Möbeltüre.
Die Empfehlung beruht auf Berechnungen von Möbeltüren mit einer maximalen Breite von 600mm. Türbreite, -höhe, -gewicht sowie die Materialqualität der Möbeltür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere. Die Empfehlung ist nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand muss mindestens 280mm betragen.
Türgewicht in kgTürhöhe in mm
kg mm
Wir empfehlen 2 Topfscharniere der aktuellen Ausführung.

Eckband BLUM CLIP top 71T0550  94° Topf 26mm (Außenseite)

  • Automatikscharnier mit Aufklipstechnik
  • Einsetzbar für kleinere Türen und schmale Rahmentüren
  • Für Türdicken ab 16mm
  • Topfdurchmesser 26mm
  • Mit Schließautomatik ohne Dämpfung
  • Integrierte Auflagenverstellung + 1,0 mm/- 2,5 mm
  • Integrierte Exzenter-Tiefenverstellung + 0,5 mm/- 3,5 mm
  • Höhenverstellung über Montageplatte ± 3 mm
  • Öffnungswinkel 94°
  • Scharniertopf: Stahl vernickelt
  • Scharnierarm: Zinkdruckguss vernickelt
  • Scharniertopfbefestigung mit Senkkopfschrauben Durchm. 3,5 mm; Länge je nach Türdicke.
  • Basis B: 10mm

Achtung :
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)
Abdeckungen sind nicht beinhaltet und müssen separat bestellt werden.





Wir empfehlen Ihnen noch folgende Produkte:

Scharnierarm Abdeckkappe für Blumotion Eckband ohne Logo

Scharnierarm Abdeckkappe für Blumotion Eckband ohne Logo

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 3mm für Senkholzschrauben

CLIP Anschraub-Montageplatte gerade 0mm für Senkholzschrauben

CLIP Anschraub-Montageplatte gerade 0mm für Senkholzschrauben

CLIP Anschraub-Montageplatte gerade 3mm für Senkholzschrauben

CLIP Anschraub-Montageplatte gerade 3mm für Senkholzschrauben

Kreuzmontageplatten BLUM CLIP  0mm

Kreuzmontageplatten BLUM CLIP 0mm

Kreuzmontageplatten BLUM CLIP  3mm

Kreuzmontageplatten BLUM CLIP 3mm

Kreuzmontageplatten BLUM CLIP  9mm

Kreuzmontageplatten BLUM CLIP 9mm

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

Produkteigenschaften

Produktfamilie:
Blum Clip top
Schließeigenschaften:
ohne Dämpfung
Anschlagsart:
voll vorliegend
Befestigungsart:
Zum Anschrauben
Korpuswinkel:
Korpuswinkel 90°
Öffnungswinkel:
Öffnungswinkel 94°
Topfdurchmesser:
26mm
Türdicke:
Türdicke von 16 bis 26mm
