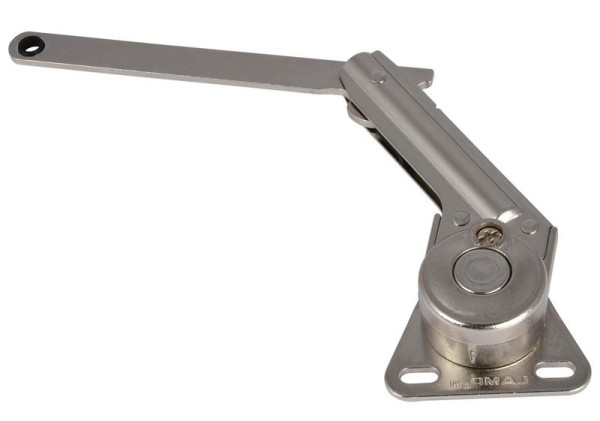

Truhenbeschlag NSDX-20R, vernickelt rechts
Der Befestigungswinkel für die Holzfront muss separat bestellt werden (siehe Empfehlung)- Für Anschlag rechts
- Für nach oben öffnende Klappen
- Verwendbar mit Topf- und Klavierbandscharnieren sowie Scharnierbändern
- Hält die Tür in der vollständig geöffneten Stellung
- Öffnungswinkel 70°oder 105°
- Schließgeschwindigkeit einstellbar
- Oberfläche: vernickelt
- Material: Stahl / Zamak
Hinweis:
Dieser Klappenbeschlag ist für bestimmte Klappengewichte ausgelegt.
Die Tabelle zeigt den Anwendungsbereich für die Verwendung von einem Beschlag pro Klappe bei einer Klappenstärke von 20 mm.
Bei Verwendung von zwei Beschlägen pro Klappe kann die Klappenbreite doppelt so breit sein, wenn die Klappenhöhe unverändert bleibt.Bei einer anderen Materialstärke oder anderem Gewicht muss das Türgewicht der folgenden Formel entsprechen.
Dieser Klappenbeschlag ist für bestimmte Klappengewichte ausgelegt.
Die Tabelle zeigt den Anwendungsbereich für die Verwendung von einem Beschlag pro Klappe bei einer Klappenstärke von 20 mm.
Bei Verwendung von zwei Beschlägen pro Klappe kann die Klappenbreite doppelt so breit sein, wenn die Klappenhöhe unverändert bleibt.Bei einer anderen Materialstärke oder anderem Gewicht muss das Türgewicht der folgenden Formel entsprechen.
Verwendung 1 Beschlag pro Klappe:
1/2 Klappenhöhe (m) x Klappengewicht (kg) x 9,8 = Min. 1,96 bis Max. 6,86
Verwendung 2 Beschläge pro Klappe:
1/2 Klappenhöhe (m) x Klappengewicht (kg) x 9,8 = Min. 3,92 bis Max. 13,72
Diesen Artikel haben wir am 13.11.2021 in unseren Katalog aufgenommen.
Kundenrezensionen
Durchschnittliche Bewertung: 0
Basierend auf 0 Bewertungen
Schreiben Sie die erste Kundenrezension!
Datei
Montageanleitung Truhenbeschlag1011.99 KB
Hersteller Informationen
Sugatsune, Heerdter Lohweg 87-89, D-40549 Düsseldorf - Deutschland
