Quadro 25 mit Silent System, 380 mm, links und rechts

16,50 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9135936
Hersteller: Hettich
GTIN/EAN: 4023149487699
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Von diesem Artikel sind nur noch 1 Stück lieferbar!
Berechnungshilfe zum Festlegen der Schubkastenbreite.
UF
Schrank-Breite INFO Schrank-Seitendicke INFO Schub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  40 mm INFO
=  Schubkasten-Lichte
=  522 mm
INFO

Schubkasten-Lichte
522 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  549 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

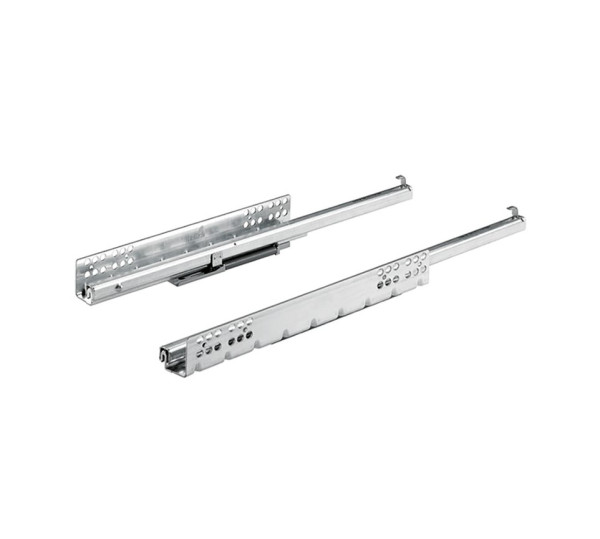

Quadro 25 Silent System 380mm

  • Für Holzschubkästen
  • Nennlänge 380mm
  • Silent System - die integrierte Dämpfung schließt den Schubkasten sanft und leise.
  • Komfortable Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung.
  • Mindestkorpustiefe = Nennlänge + 13mm
  • Teilauszug - Auszugsverlust 62mm
  • Belastbarkeit 25 kg
  • Für genuteten und bündigen Boden nutzbar.
  • Integrierte Höhenverstellung + 3 mm
  • Maximale Schubkastenseitendicke 16mm ( bei genuteten Schubkastenboden )
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 12 - 13mm ( bei genuteten Schubkastenboden )
  • Perfekte Höhen und Seitensabilität - die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung -> präzise und spurtreu.
  • Flexibilität durch Wechselsystem - Wechsel von Quadro Teil- und Vollauszug ohne Änderungen der Korpus-, Schubkasten- und Blendenmaßen!
  • Schnäpper, Befestigungsschrauben und ggf. nötige Aufsteckhalter sind nicht beinhaltet. ( Siehe Empfehlung )
  • Belastbarkeit nach EN 15338, Level 3
  • Stahl verzinkt

( Abbildung ähnlich )


Wir empfehlen Ihnen noch folgende Produkte:

Kupplungen für Quadro 25 und Quadro V6 Auszugsführungen Garnitur

Kupplungen für Quadro 25 und Quadro V6 Auszugsführungen Garnitur

Spanplattenschraube 4,0 x 16mm (200 St.)

Spanplattenschraube 4,0 x 16mm (200 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Produkteigenschaften

Produktfamilie:
Quadro
Schließeigenschaften:
mit Dämpfung
Nennlänge:
NL 380
Auszugsmerkmale:
Teilauszug
Belastbarkeit bis:
25kg
