Quadro 25 Teilauszug mit Stop Control 320mm

7,14 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9135845
Hersteller: Hettich
Bewertung:
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Von diesem Artikel sind nur noch 2 Stück lieferbar!
Berechnungshilfe zum Festlegen der Schubkastenbreite.
UF
Schrank-Breite INFO Schrank-Seitendicke INFO Schub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  40 mm INFO
=  Schubkasten-Lichte
=  522 mm
INFO

Schubkasten-Lichte
522 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  549 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Quadro 25  320mm

  • Für Holzschubkästen
  • Nennlänge 320mm
  • Aufsteckmontage – den Schubkasten einfach auf die Führungsschiene und Zapfen stecken.
  • Teilauszug - Auszugsverlust 62mm
  • Mindestkorpustiefe = Nennlänge + 13mm
  • Belastbarkeit 25 kg
  • Für genuteten und bündigen Boden nutzbar.
  • Integrierte Höhenverstellung + 3 mm
  • Maximale Schubkastenseitendicke 16mm
  • Unterer Überstand der Schubkastenseite über den Schubkastenboden 10mm
  • Stop Control – der integrierte Selbsteinzug schließt den Schubkasten sicher und selbsttätig und verhindert ein ungewolltes Öffnen.
  • Perfekte Höhen und Seitensabilität - die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung -> präzise und spurtreu.
  • Wartungsfrei durch automatische Selbstreinigung der Laufbahn.
  • Flexibilität durch Wechselsystem - Wechsel von Quadro Teil- und Vollauszug ohne Änderungen der Korpus-, Schubkasten- und Blendenmaßen!
  • Maß "C" 221,5mm

Befestigungsschrauben und ggf. nötige Aufsteckhalter sind nicht beinhaltet.

-> Montageanleitung PDF

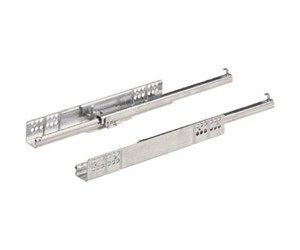

( Abbildung ähnlich )
