ArciTech Set Zarge, Zargenhöhe 126 mm x NL 350 mm, silber, links und rechts

23,30 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9150624
Hersteller: Hettich
GTIN/EAN: 4023149169120
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Festlegen der Boden- und Rückwandgröße.
AR
Lichte Breite (LB)
mm INFO
Einbaubreite Auszugsführung (EB)
mm INFO
Für die Schranklichte 564mm und einer Auszugsführung mit Einbaubreite von 13mm ergeben sich folgende Größen für den Schubkastenboden und die Schubkastenrückwand.
Schubkastenboden:
Breite (BB) 485.5mm Tiefe (BL) 325.5mm Dicke 16mm
Schubkastenrückwand:
Breite (RB) 474mm INFO Höhe 116.5mm INFO Dicke 16mm

Schubkastenset für ArciTech Schubkasten Höhe 126mm / Nennlänge 350mm / variable Korpusbreite

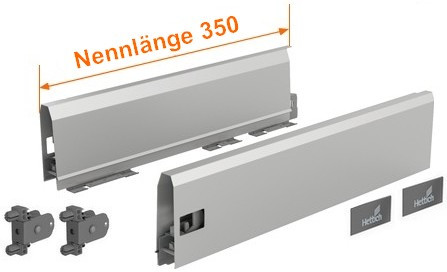

Ein Set besteht aus:
- 2 Stück Zargen, Höhe 126mm ( 1x links / 1x rechts )
- 2 Stück Frontbefestigungen für Zarge zum Einschlagen
- 2 Stück Abdeckkappen Kunststoff anthrazit mit Hettich Logo




  • Für variable Korpusbreite
  • Oberflächenfarbe silber
  • Schneller Ein- und Ausbau des Schubkastens
  • Werkzeuglose Montage/Demontage und bequeme Verstellmöglichkeiten der Schubkastenblende
  • Perfekte Laufeigenschaften mit Actro Vollauszug; wahlweise mit Silent System für sanftes und leises Schließen oder Push to open abgestimmt auf die Korpus-Seitendicken 18 und 19mm
  • Sie müssen nur noch Ihre Schubkastenfront mit den zwei Frontbefestigungen anbringen und justieren
  • Min. Einbauhöhe 126mm
  • Min. Korpustiefe 353mm
  • Aufschiebemontage – den Schubkasten einfach auf die Führungsschiene setzen und einschieben
  • Flexibilität durch Wechselsystem – Wechsel von Actro Auszügen verschiedener Gewichtsklassen ohne Änderung der Korpus-, Schubkasten- und Blendenmaße.
  • Actro Auszugsführung und Rückwandverbinder sind nicht beinhaltet und müssen separat bestellt werden.

Ein 16mm dicker Schubkastenboden und die Schubkastenrückwand ( nicht beinhaltet ) können auf die benötigte Schubkastenbreite zugeschnitten und montiert werden. Somit können Sie die Schubkastenbreite nach Ihren individuellen Wünschen anpassen.


Nötiges Zubehör:

Actro Auszugsführung mit Nennlänge 350mm  ->  Acto Auszugsführungen für ArciTech Schubkästen

Rückwandverbinder für Systemhöhe 126  -> Rückwandverbinder für ArciTech Schubkästen


Optionales Zubehör:

Push to open in Verbindung mit Silent System. Einsetzbar bei allen Actro Führungen mit Silent System.

  • Schubkastengewicht bis zu 10kg  9241038
  • Schubkastengewicht von 8kg bis 20kg  9241049
  • Schubkastengewicht von 10kg bis 40kg  9241050
  • Schubkastengewicht von 20kg bis 80kg  9241051

Aluminiumrückwand zum Ablängen
Aluminiumrückwand 114cm lang passend zur Systemhöhe 126mm. Artikel Nr. 9121878

Verbindungsschraube
Panhead Schraube 3,5 x 12mm zum Verbinden der Holz- oder Aluminiumrückwand mit den Rückwandverbindern und der Stahlzargen mit dem Schubkastenboden. Artikel Nr. 0045167

Frontstabilisator
Zur Stabilisierung von breiten und / oder hohen Fronten. Empfohlener Einsatz bei Korpusbreite größer 600 mm und / oder Fronthöhe größer 450 mm. Artikel Nr. 9123080

Einschlagwerkzeug
Einschlagwerkzeug für ArciTech Frontbefestigungen, Zargenhöhe 94 und 126 mm. Artikel Nr. 9127211

Fontbefestigung zum Anschrauben
Optional zur beinhalteten Frontbefestigung. Hierbei müssen keine Bohrlöcher angebracht werden. Die Frontbefestigung wird mit jeweils zwei Schrauben auf die Frontblende aufgeschraubt. Artikel Nr. 9123011
