Set ArciTech 186mm mit Rehling - Nennlänge 550mm - variable Korpusbreite, silber

38,37 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9150704
Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Festlegen der Boden- und Rückwandgröße.
AR
Lichte Breite (LB)
mm INFO
Einbaubreite Auszugsführung (EB)
mm INFO
Für die Schranklichte 564mm und einer Auszugsführung mit Einbaubreite von 13mm ergeben sich folgende Größen für den Schubkastenboden und die Schubkastenrückwand.
Schubkastenboden:
Breite (BB) 485.5mmTiefe (BL) 525.5mmDicke 16mm
Schubkastenrückwand:
Breite (RB) 474mm INFO Höhe 176.0mm INFODicke 16mm

Komplettset für ArciTech Schubkasten mit Rehling Höhe 186mm / Nennlänge 550mm / variable Korpusbreite

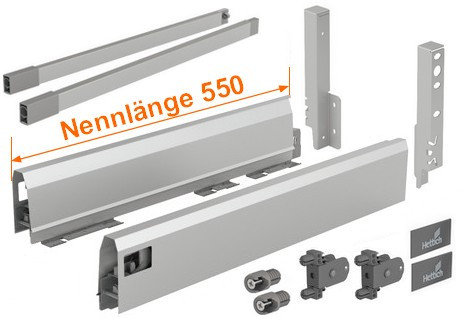

Ein Set besteht aus:
- 2 Stück Zargen, Höhe 94mm ( 1x links / 1x rechts )
- 2 Stück Frontbefestigungen für Zarge zum Einschlagen
- 2 Stück Abdeckkappen Kunststoff anthrazit mit Hettich Logo
- 2 Stück Rückwandverbinder Nennhöhe 186mm ( 1x links / 1x rechts )
- 2 Stück Längsrehling ( 1x links / 1x rechts )
- 2 Stück Frontbefestigungen für Längsrehling zum Einschlagen

-> Montageanleitung ArciTech.pdf (6,9MB)


  • Für variable Korpusbreite
  • Oberflächenfarbe silber
  • Schneller Ein- und Ausbau des Schubkastens
  • Werkzeuglose Montage/Demontage und bequeme Verstellmöglichkeiten der Schubkastenblende
  • Perfekte Laufeigenschaften mit Actro Vollauszug; wahlweise mit Silent System für sanftes und leises Schließen oder Push to open abgestimmt auf die Korpus-Seitendicken 16, 18 und 19 mm
  • Sie müssen nur noch Ihre Schubkastenfront mit den Frontbefestigungen anbringen und justieren
  • Min. Einbauhöhe 190mm
  • Min. Korpustiefe 553mm
  • Aufschiebemontage – den Schubkasten einfach auf die Führungsschiene setzen und einschieben
  • Flexibilität durch Wechselsystem – Wechsel von Actro Auszügen verschiedener Gewichtsklassen ohne Änderung der Korpus-, Schubkasten- und Blendenmaße

Ein 16mm dicker Schubkastenboden und die Schubkastenrückwand ( nicht beinhaltet ) können auf die benötigte Schubkastenbreite zugeschnitten und montiert werden. Somit können Sie die Schubkastenbreite nach Ihren individuellen Wünschen anpassen.


Nötiges Zubehör: Actro Auszugsführung mit Nennlänge 550mm

Acto Auszugsführungen
für ArciTech Schubkästen

mit Silent System
(optional mit Push to open erweiterbar)

Belastbarbkeit
bis 40kgbis 60kgbis 80kg

für Korpsseitendicke 18mm924089492408999240902

für Korpsseitendicke 19mm924093292409379240940

Optionales Zubehör:

Aluminiumrückwand zum Ablängen
Aluminiumrückwand 114cm lang passend zur Systemhöhe 186mm. Artikel Nr. 9192189

Verbindungsschraube
Panhead Schraube 3,5 x 12mm zum Verbinden der Holz- oder Aluminiumrückwand mit den Rückwandverbindern und der Stahlzargen mit dem Schubkastenboden. Artikel Nr. 0045167

Frontstabilisator
Zur Stabilisierung von breiten und / oder hohen Fronten. Empfohlener Einsatz bei Korpusbreite größer 600 mm und / oder Fronthöhe größer 450 mm. Artikel Nr. 9123080

Einschlagwerkzeug
Einschlagwerkzeug für ArciTech Frontbefestigungen, Zargenhöhe 94 und 126 mm. Artikel Nr. 9127211

Fontbefestigung Zarge zum Anschrauben
Optional zur beinhalteten Frontbefestigung für die Zarge. Hierbei müssen keine Bohrlöcher angebracht werden. Die Frontbefestigung wird mit jeweils zwei Schrauben auf die Frontblende aufgeschraubt. Artikel Nr. 9123011

Fontbefestigung Rehling zum Anschrauben
Optional zur beinhalteten Frontbefestigung für die Rehling. Hierbei müssen keine Bohrlöcher angebracht werden. Die Frontbefestigung wird mit jeweils einer Schrauben auf die Frontblende aufgeschraubt. Artikel Nr. 9127011
