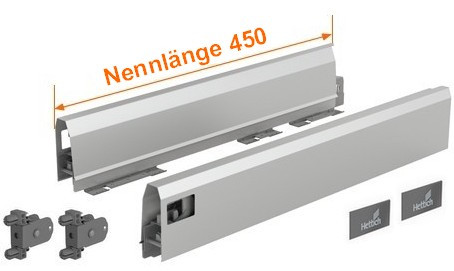

Schubkastenset für ArciTech Schubkasten Höhe 94mm / Nennlänge 450mm / variable Korpusbreite
|
Ein Set besteht aus: -> Montageanleitung ArciTech.pdf (6,9MB)
|
- Für variable Korpusbreite
- Oberflächenfarbe silber
- Schneller Ein- und Ausbau des Schubkastens
- Werkzeuglose Montage/Demontage und bequeme Verstellmöglichkeiten der Schubkastenblende
- Perfekte Laufeigenschaften mit Actro Vollauszug; wahlweise mit Silent System für sanftes und leises Schließen oder Push to open abgestimmt auf die Korpus-Seitendicken 18 und 19mm.
- Sie müssen nur noch Ihre Schubkastenfront mit den zwei Frontbefestigungen anbringen und justieren
- Min. Einbauhöhe 97mm
- Min. Korpustiefe 453mm
- Aufschiebemontage – den Schubkasten einfach auf die Führungsschiene setzen und einschieben
- Flexibilität durch Wechselsystem – Wechsel von Actro Auszügen verschiedener Gewichtsklassen ohne Änderung der Korpus-, Schubkasten- und Blendenmaße
- Actro Auszugsführung und Rückwandverbinder sind nicht beinhaltet und müssen separat bestellt werden.
Ein 16mm dicker Schubkastenboden und die Schubkastenrückwand (nicht beinhaltet) können auf die benötigte Schubkastenbreite zugeschnitten und montiert werden. Somit können Sie die Schubkastenbreite nach Ihren individuellen Wünschen anpassen.
Nötiges Zubehör:
Actro Auszugsführung mit Nennlänge 450mm -> Acto Auszugsführungen für ArciTech Schubkästen
Rückwandverbinder für Systemhöhe 94 oder 186 -> Rückwandverbinder für ArciTech Schubkästen
Optionales Zubehör:
Push to open in Verbindung mit Silent System. Einsetzbar bei allen Acto Führungen mit Silent System.
- Schubkastengewicht bis zu 10kg 9241038
- Schubkastengewicht von 8kg bis 20kg 9241049
- Schubkastengewicht von 10kg bis 40kg 9241050
- Schubkastengewicht von 20kg bis 80kg 9241051
Aluminiumrückwand zum Ablängen
Aluminiumrückwand 200cm lang passend zur Systemhöhe 94mm. Artikel Nr. 9192200
Verbindungsschraube
Panhead Schraube 3,5 x 12mm zum Verbinden der Holz- oder Aluminiumrückwand mit den Rückwandverbindern und der Stahlzargen mit dem Schubkastenboden. Artikel Nr. 0045167
Frontstabilisator
Zur Stabilisierung von breiten und / oder hohen Fronten. Empfohlener Einsatz bei Korpusbreite größer 600mm und / oder Fronthöhe größer 450mm. Artikel Nr. 9123080
Einschlagwerkzeug
Einschlagwerkzeug für ArciTech Frontbefestigungen, Zargenhöhe 94 und 126 mm. Artikel Nr. 9127211
Fontbefestigung zum Anschrauben
Optional zur beinhalteten Frontbefestigung. Hierbei müssen keine Bohrlöcher angebracht werden. Die Frontbefestigung wird mit jeweils zwei Schrauben auf die Frontblende aufgeschraubt. Artikel Nr. 9123011
