Kugelauszug KA 290, Nutmontage, Abmessungen (H x B) 27 x 19,4 mm, 250 - 310

20,72 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 0026561
Hersteller: Hettich
GTIN/EAN: 4023149265617
Bewertung:
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  40 mm INFO
=  Auszug-Lichte
=  522 mm
INFO

Auszug-Lichte
522 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  534 mm
INFO

Schubkasten-Breite
534 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  507 mm
INFO

Kugelauszug KA 290

  • Überauszug (OE = 24mm)
  • Nennlänge 310mm ( Korpusschiene 246mm, Schubkastenschiene 197mm )
  • Mindestkorpustiefe bei Schubkastenlänge 200 bis 249mm = 250mm, ab Schubkastenlänge 250mm = Schubkastenlänge +1mm
  • Nutbreite: 27mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 200 - 310mm
  • Belastbarkeit 20kg
  • Präzisions-Überauszug mit Auszuganschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Leichter Lauf und hohe Seitenstabilität durch exakte Führung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetzem Boden
  • Stahl verzinkt
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt.

Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm.

Weitere Informationen zur Planung und Montage

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm

( Abbildung ähnlich )


Wir empfehlen Ihnen noch folgende Produkte:

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 200 - 310
Auszugsmerkmale:
Überauszug
Belastbarkeit bis:
20kg

Kundenrezensionen:

Unser Unternehmen sammelt über den unabhängigen Dienstleister SHOPVOTE Bewertungen. SHOPVOTE setzt automatische und manuelle Maßnahmen ein, um Bewertungen zu verifizieren. Informationen zur Echtheit von Kundenbewertungen auf SHOPVOTE finden Sie hier.

 am 10.09.2010     Bewertung:  4 von 5 Sternen!
Vielen Dank für die schnelle Zusendung. Allerdings musste ich jeweils 1 M5 Gewinde anbringen,
welches meiner Ansicht nach fehlte. Ansonsten alles O.K. Ich werde Sie weiterempfehlen.

Unser Unternehmen sammelt über den unabhängigen Dienstleister SHOPVOTE Bewertungen. SHOPVOTE setzt automatische und manuelle Maßnahmen ein, um Bewertungen zu verifizieren. Informationen zur Echtheit von Kundenbewertungen auf SHOPVOTE finden Sie hier.


Kunden, die diesen Artikel kauften, haben auch folgende Artikel bestellt:

Anschlagdämpfer transparent  (50 Stück)

Anschlagdämpfer transparent (50 Stück)

Top
Topfscharnier CLIP top BLUMOTION 110° (Eckanschlag)

Topfscharnier CLIP top BLUMOTION 110° (Eckanschlag)

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

CLIP Anschraub-Kreuzmontageplatte 0mm für Senkholzschrauben

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Lüftungsgitter, Länge 500mm, Lüftungsquerschitt 192cm²

Lüftungsgitter, Länge 500mm, Lüftungsquerschitt 192cm²

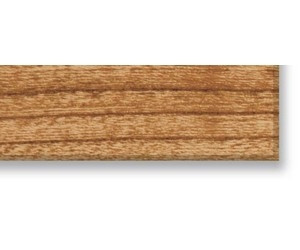

amerik. Kirschbaum geschliffen Kante Furnier SK 24x0,5mm 50m
