Kugelauszug KA 4620 Überauszug 600mm (Garnitur)

59,45 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 0041396
Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 6-9 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KA
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  38 mm INFO
=  Schubkasten-Breite
=  524 mm
INFO

Schubkasten-Breite
524 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  497 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Kugelauszug KA 4620 Überauszug 600mm

  • Präzisions-Überauszug mit Auszugsanschlag und Ausrollsicherung.
  • Seitliche Montage
  • Mit Hilfe eines Entriegelungshebels ist der Schubkasten von der Führung trennbar und kann somit problemlos herausgenommen und wieder eingesetzt werden.
  • Leichter Lauf und hohe Seitenstabilität
  • Einbaubreite 19 mm
  • Stahl verzinkt, blau passiviert.
  • Nennlänge 600mm
  • Mindestkorpustiefe 604mm
  • Belastbarkeit 90kg
  • Überauszug 38mm
  • Belastbarkeit nach EN 15338, Level 1
  • Eine Garnitur besteht aus einem linken und einem rechten Kugelauszug.


- Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben ø 4mm oder mit Direktbefestigungsschrauben ø 6,3mm. Für die Befestigung am Holzschubkasten empfehlen wir mind. 8 Stück Panhead-Schrauben ø 4,0 x 12mm. ( Schrauben sind nicht beinhaltet )

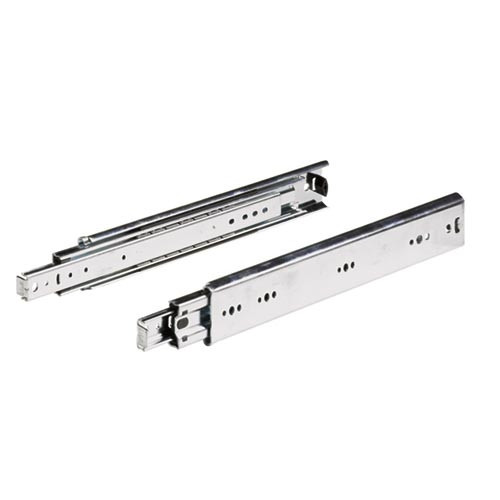

( Abbildung ähnlich )

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 600
Auszugsmerkmale:
Überauszug
Belastbarkeit bis:
90kg
